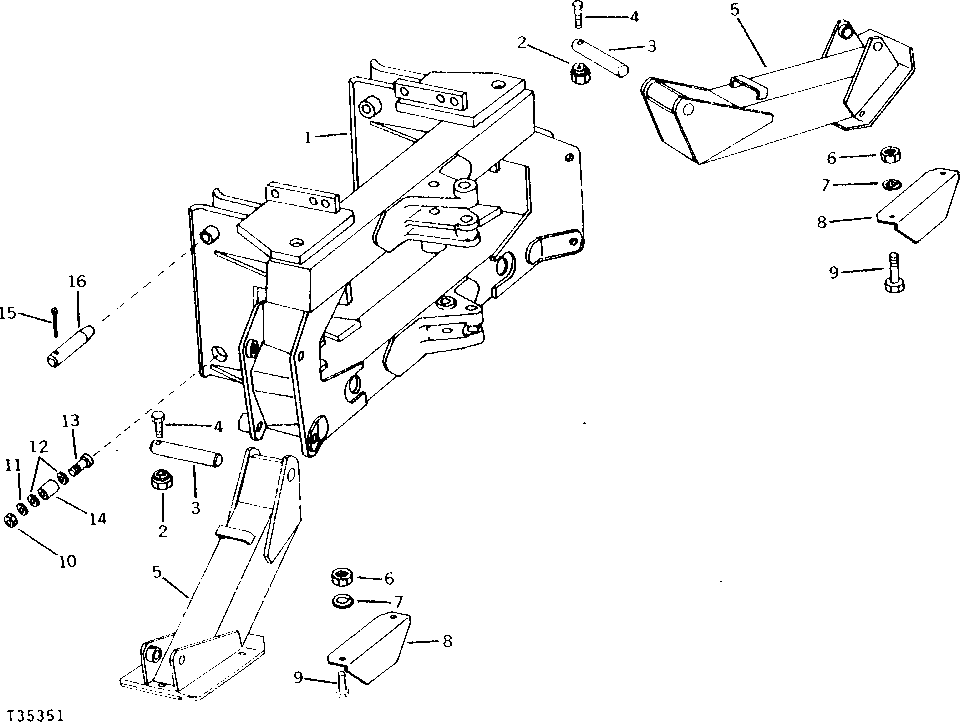

MAIN FRAME AND STABILIZER (9250 BACKHOE) [03B08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT38898	1	FRAME	-
2	U12622	2	LOCK NUT	-
3	U40359	2	PIN	STABILIZER
4	19H3520	2	Cap Screw	1/2" X 3-1/4"
5	AU40390	2	STABILIZER	-
6	14H1039	4	Nut	5/8"
7	12H294	4	Lock Washer	5/8"
8	T81868	2	ANGLE	(SUB FOR U10940)
9	19H1708	4	CAP SCREW	5/8" X 1-3/4"
10	14H794	2	Nut	3/4"
11	12H236	2	Lock Washer	3/4"
12	24H1236	4	Washer	13/16" X 2" X 0.149"
13	19H3196	2	Cap Screw	3/4" X 4"
14	U16401	2	BUSHING	PIVOT
15	11H277	2	COTTER PIN	1/2" X 4"
16	U16055	2	PIN	PIVOT

MAIN FRAME AND STABILIZER (9250 BACKHOE) [03B08]
