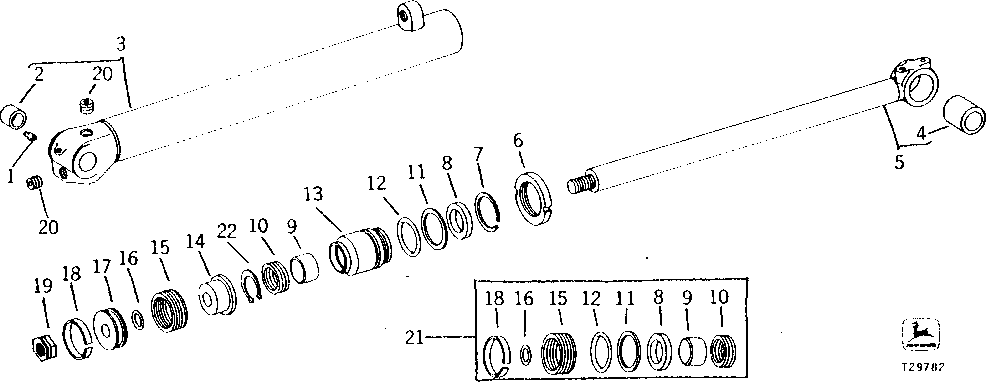

LOG LOADER GRAPPLE CYLINDER (7702) [02J12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	GREASE, 1/4", 45°
2	U10294	2	BUSHING	-
3	AU41709	1	HYDRAULIC CYLINDER BARREL	-
4	U13972	1	BUSHING	-
5	-	1	Part 5	(AU40357 NO LONGER AVAILABLE)
6	U10290	1	NUT	-
7	U10297	1	SNAP RING	-
8	U10296	1	SEAL	-
9	U41825	1	WEAR RING	-
10	R76804	1	SEAL	(SUB FOR T37123)
11	R81194	1	BACK-UP RING	(SUB FOR U13461, THIS APPLICATION)
12	F1870R	1	O-Ring	-
13	U42643	1	HYDR. CYLINDER ROD GUIDE	(ALSO ORDER U41825)
14	U17339	1	PISTON	-
15	T54815	1	PACKING	(SUB FOR U12965, THIS APPLICATION) (SUB FOR R72821)
16	R495R	1	O-Ring	-
17	U17340	1	PISTON	-
18	U17335	1	WEAR RING	-
19	U10368	1	Lock Nut	-
20	U13828	2	Fitting	-
21	RE19217	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT35934, AR96498 AND AR105427)
22	N51168	1	Snap Ring	-
..	-	2	Part 23	AU41704 NO LONGER AVAILABLE
..	AT22787	1	CYLINDER	(INCLUDES (2) AU41704)

LOG LOADER GRAPPLE CYLINDER (7702) [02J12]
