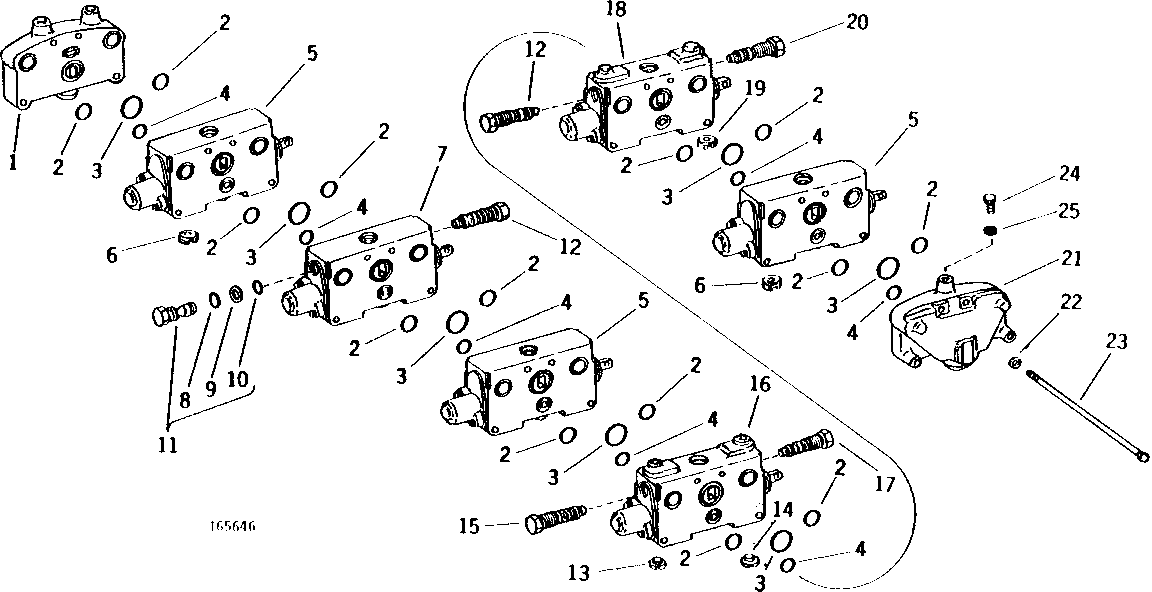

CONTROL VALVE (9250 BACKHOE) [03B17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T34295	1	PORT PLATE	L.H. PORT
2	U11326	14	O-Ring	-
3	U15415	7	O-Ring	-
4	W19755	7	O-RING	-
5	AT64308	3	VALVE	BUCKET STABILIZER, (SUB FOR AT33325)
6	U44064	2	ORIFICE	-
7	AT33326	1	VALVE	CROWD
8	P47889	1	O-Ring	-
9	W23690	1	Back-Up Ring	(SUB FOR W19734)
10	R459R	1	O-Ring	-
11	AW15077	1	PLUG	-
12	AT39061	2	RELIEF VALVE	175.7 KG/CM2 (2500 PSI)
13	T40434	1	ORIFICE	-
14	T40433	1	ORIFICE	-
15	AT33323	1	PRESSURE RELIEF VALVE	166.9 KG/CM2 (2375 PSI)
16	AT33328	1	VALVE	SWING
17	AT39060	1	RELIEF VALVE	RELIEF 126.5 KG/CM2 (1800 PSI)
18	AT33327	1	VALVE	BOOM
19	AT34298	1	PLATE	ORIFICE 5.56 MM (.219")
20	AT39062	1	PRESSURE RELIEF VALVE	193.3 KG/CM2 (2750 PSI)
21	T34296	1	END PLATE	R.H. PLATE
22	12H304	4	Lock Washer	3/8"
23	T34299	4	CAP SCREW	-
24	19H2472	3	Cap Screw	1/2" X 1", (VALVE TO VALVE BRACKET)
25	12H301	3	Lock Washer	1/2", (VALVE TO VALVE BRACKET)
..	AT39059	1	VALVE STACK	SIX-SECTION, OPEN CENTER
