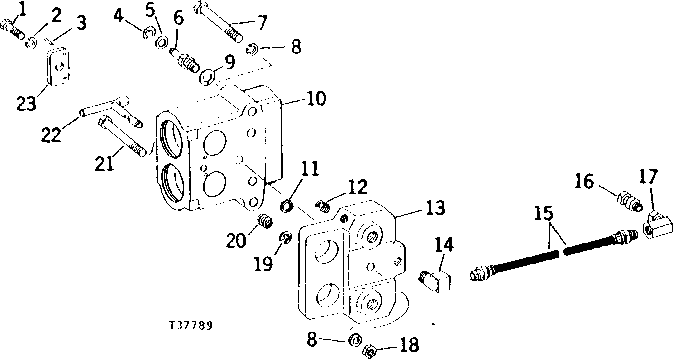

BREAKAWAY COUPLER HOUSING AND PORTING BLOCK [02G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2664	1	Cap Screw	5/16" X 3/4"
2	12H303	1	Lock Washer	5/16"
3	34H244	2	SPRING PIN	1/8" X 9/16"
4	R72654	1	Snap Ring	(SUB FOR R27507)
5	24H1283	1	Washer	7/32" X 1/2" X 0.049"
6	R49191	1	STUD	-
7	19H2732	2	Cap Screw	3/8" X 2-3/4"
8	12H304	3	Lock Washer	3/8"
9	12H303	1	Lock Washer	5/16"
10	R34489	1	COUPLING	-
11	A4847R	2	Washer	-
12	15H275	2	Pipe Plug	1/4", HEX. CTSK.
13	T19283	1	JUNCTION BLOCK	-
14	T23837	2	FITTING	-
15	AU13324	2	HYDRAULIC HOSE - FABRICATE	3/8" X 1 054 MM (41-1/2") X 3/8"
16	JD151	1	ADAPTER FITTING	MALE (MECHANICAL SYSTEM)
16	U10530	1	ADAPTER FITTING	UNION (HYDRAULIC SYSTEM)
17	U11461	1	ELBOW FITTING	90°
18	14H812	1	NUT	3/8"
19	R72653	2	Snap Ring	(SUB FOR M2396T)
20	R31890	2	Spring	-
21	19H3404	1	Cap Screw	3/8" X 4"
22	AR99100	2	LEVER	OPERATING WITH PIN, (SUB FOR AR33877 AND AR82576)
23	R74850	1	LATCH	(SUB FOR R51285)

BREAKAWAY COUPLER HOUSING AND PORTING BLOCK [02G10]
