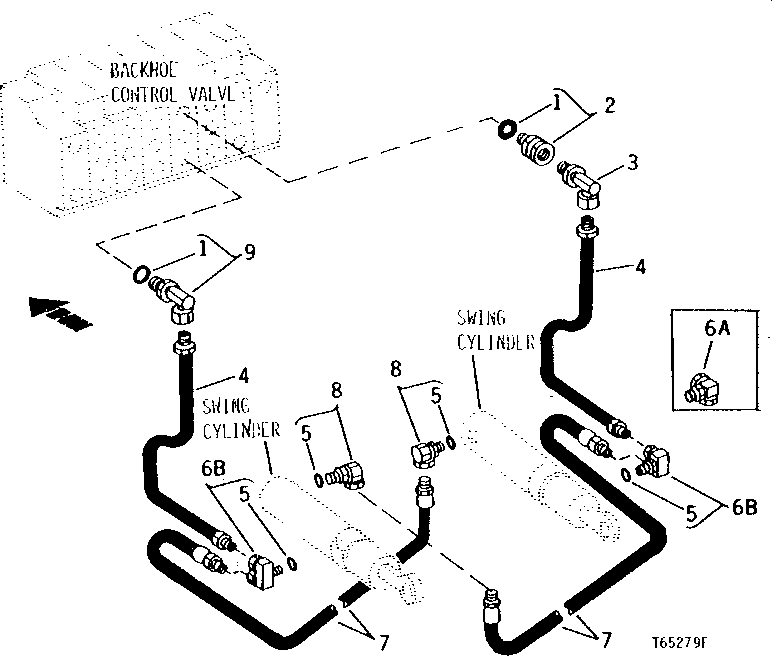

BACKHOE SWING CIRCUIT HYDRAULICS (9550 BACKHOE) [03G19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	2	O-Ring	-
2	AU40260	1	ADAPTER	-
3	U11461	1	ELBOW FITTING	90°
4	AW15486	2	HYDRAULIC HOSE	(SUB FOR AU11577) 711 MM (3/8" X 28") LONG
5	R26448	4	O-Ring	-
7	AU12083	2	HYDRAULIC HOSE - FABRICATE	610 MM (3/8" X 24") LONG, (SUB FOR AU11737 AND TY3000, THIS APPLICATION)
8	AT46832	2	UNION FITTING	90°
9	AU42575	1	ELBOW FITTING	90°
6A	AT46843	2	FITTING	90°, (SUB AT62866 AND (2) AU12083)
6B	AT62866	2	ADAPTER FITTING	90°

BACKHOE SWING CIRCUIT HYDRAULICS (9550 BACKHOE) [03G19]

Нет текстового описания
