Открытый узел

3100 RIPPER FRAME AND MAST [03H10]

3100 RIPPER FRAME AND MAST [03H10]

3100 RIPPER FRAME AND MAST [03H10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

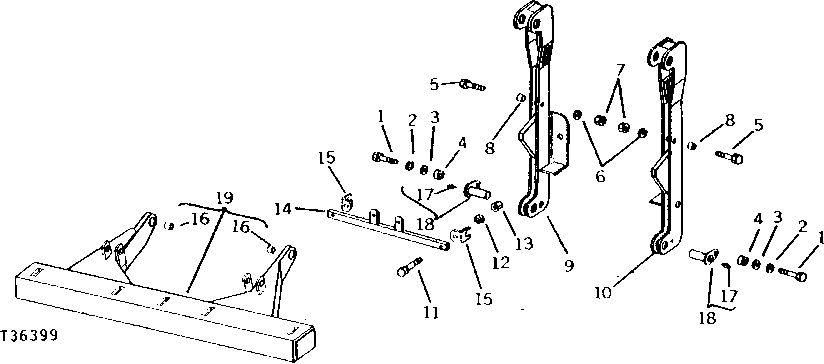

3100 RIPPER FRAME AND MAST [03H10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2472	2	Cap Screw	(F) 1/2" X 1"
2	12H301	2	Lock Washer	(F) 1/2"
3	24H1162	2	Washer	(F) 17/32" X 1-1/4" X 0.060"
4	28H1596	2	WASHER	(F) 0.546" X 0.840" X 5/16"
5	19H1903	2	Cap Screw	(F) 1" X 3-1/2"
6	12H234	2	LOCK WASHER	(F) 1"
7	14H1048	2	Nut	(F) 1"
8	U10807	2	BUSHING	(F)
9	-	1	Part 9	(A) L.H. (SUB FOR AT35579 AND AT54589)
10	-	1	Part 10	(A) R.H. (SUB FOR AT35578 AND AT54587)
11	19H3239	2	Cap Screw	(B) 3/8" X 1-1/4"
12	12H304	1	Lock Washer	(B) 3/8"
13	14H812	2	NUT	(B) 3/8"
14	AU40064	1	SUPPORT	(B)
15	U40129	2	ANGLE	(B)
16	U10699	2	BUSHING	INNER ARM
17	JD7759	2	Lubrication Fitting	-
18	AU13084	2	PIN FASTENER	(F) RIPPER FRAME TO MAST WITH LUBRICATION FITTING
19	-	1	Part 19	(SUB FOR AU11979) (ALSO ORDER T56721, T56722, U13556 AND U15519) (AT54594 NO LONGER AVAILABLE FURNISH COMPONENT PARTS)
..	-	1	Part 20	RIGHT AND LEFT ( AT54586 - NO LONGER AVAILABLE) (SUB FOR AT37300) (INCLUDES (2) R27434, T32891, U13414 AND U41069)
..	-	1	Part 21	(AT54593 NO LONGER AVAILABLE)
..	-	1	Part 22	(AT22765 NO LONGER AVAILABLE) HOSES, FITTINGS AND SHANK LOCK
