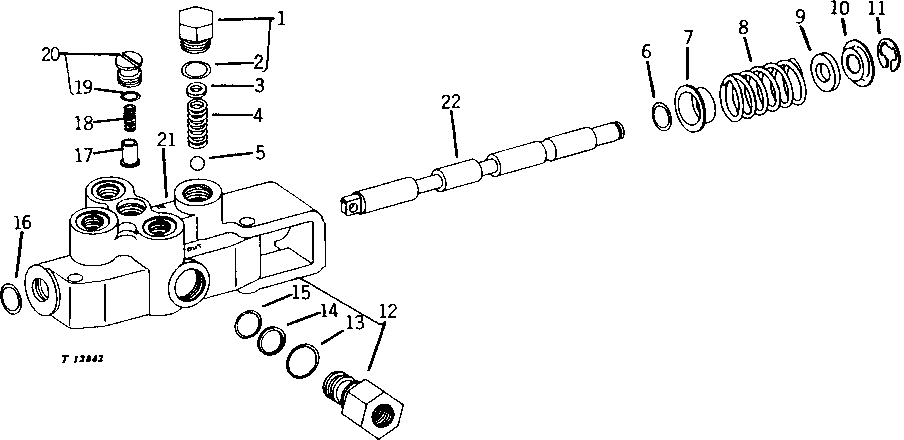

NO. 3315 POWER WINCH CONTROL VALVE [01H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT27085	1	FITTING	(ALSO ORDER T29054, T23426 AND (4) T24871)
2	R375R	1	O-Ring	(A) (SUB FOR T23678)
3	T24871	1	SHIM	.381 MM (.015")
4	T24872	1	SPRING	(SUB AT27085, T29054, T23426 AND (4) T24871)
4	T29054	1	COMPRESSION SPRING	(USED WHEN AT27085 PLUG ASSEMBLY HAS BEEN INSTALLED)
5	T23426	1	Ball	(ALSO ORDER AT27085, T29054 AND (4) T24871)
6	R375R	1	O-Ring	(A) (SUB FOR T23678)
7	H35231	1	Round Retainer	-
8	N85301	1	Spring	-
9	H35233	1	Washer	-
10	N85299	1	Round Retainer	-
11	R26871	1	Snap Ring	(A) (SUB FOR P44982)
12	AT21931	1	PLUG	-
13	T13119	1	O-Ring	(A)
14	N140001	1	BACK-UP RING	(A) (SUB FOR T24870)
15	R27166	1	O-Ring	(A)
16	H36256	1	O-Ring	(A)
17	N85302	1	Plunger	-
18	N85304	1	SPRING	-
19	R394R	1	O-Ring	(A)
20	AN85149	1	FITTING	-
21	-	1	Part 22	(SUB AT21003)
22	-	1	Part 23	(SUB AT21003)
..	AT21003	1	SPOOL VALVE	-
..	AT21932	1	SEAL KIT	SEAL REPAIR

NO. 3315 POWER WINCH CONTROL VALVE [01H16]
