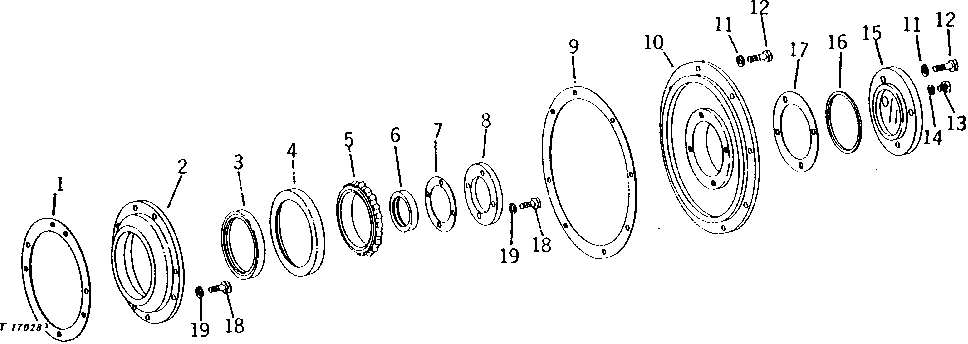

NO. 3310 MANUAL WINCH RIGHT QUILL ASSEMBLY [01G19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T16374	1	GASKET	-
2	T16356	1	BEARING HOUSING W/O BEARING	-
3	AT14835	1	SEAL	-
4	JD8245	1	Bearing Cup	-
5	JD8915	1	Bearing Cone	-
6	AT14841	1	SEAL	-
7	-	1	Part 7	(A) (SUB FOR T16376) .05 MM (.002") ( T16367 NO LONGER AVAILABLE)
7	-	1	Part 8	(A) (SUB FOR T16377) .13 MM (.005") ( T16368 NO LONGER AVAILABLE)
7	-	1	Part 9	(A) (SUB FOR T16378) .25 MM (.010") ( T16369 NO LONGER AVAILABLE)
8	T16375	1	PLATE	-
9	T16364	1	GASKET	RIGHT
10	T16354	1	BEARING HOUSING W/O BEARING	RIGHT
11	12H293	11	Lock Washer	7/16"
12	19H3104	11	Cap Screw	7/16" X 1-1/4"
13	19H2038	1	Cap Screw	3/8" X 1/2"
14	A3098R	1	LOCK WASHER	-
15	T16366	1	RETAINER	RIGHT
16	T16977	1	WASHER	-
17	-	1	Part 19	(B) .18 MM (.007") ( T16367 NO LONGER AVAILABLE)
17	-	1	Part 20	(B) .13 MM (.005") ( T16368 NO LONGER AVAILABLE)
17	-	1	Part 21	(B) .25 MM (.010") ( T16369 NO LONGER AVAILABLE)
18	19H2676	12	Cap Screw	HS, SAE 8, 3/8" X 1"
19	12H304	12	Lock Washer	3/8"

NO. 3310 MANUAL WINCH RIGHT QUILL ASSEMBLY [01G19]
