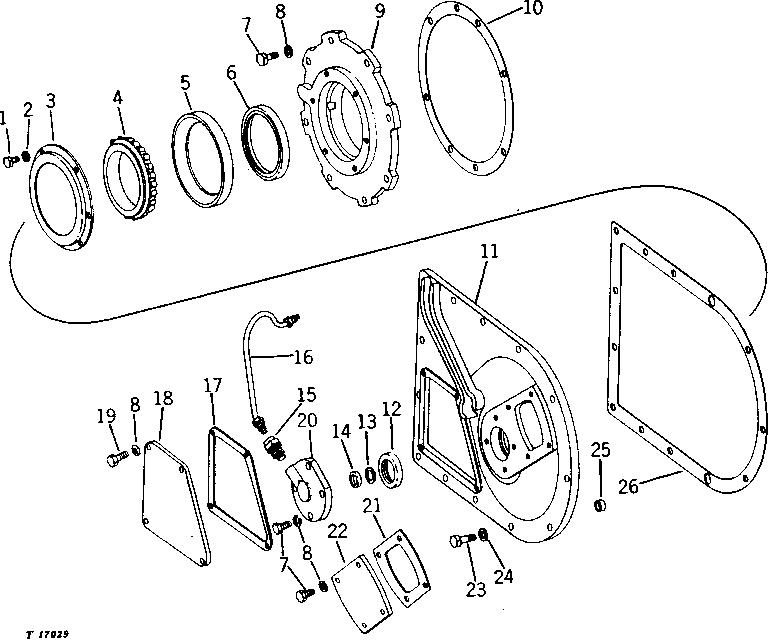

NO. 3310 MANUAL WINCH LEFT QUILL ASSEMBLY [01G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1227	6	Cap Screw	1/4" X 1/2"
2	12H302	6	Lock Washer	1/4"
3	T16358	1	RETAINER	-
4	JD8915	1	Bearing Cone	-
5	JD8245	1	Bearing Cup	-
6	AT14835	1	SEAL	-
7	19H2676	16	Cap Screw	HS, SAE 8, 3/8" X 1"
8	12H304	20	Lock Washer	3/8"
9	T16357	1	BEARING HOUSING W/O BEARING	-
10	-	1	Part 10	(MAKE FROM T43514 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T16388)
11	T18591	1	COVER	LEFT
12	AT15570	1	SEAL	-
13	T17511	1	BACK-UP RING	-
14	T17441	1	SEAL	-
15	M3851T	1	ADAPTER FITTING	-
16	AT18950	1	OIL LINE	-
17	T18588	1	GASKET	-
18	T18586	1	COVER	-
19	19H3483	4	Cap Screw	3/8" X 1-1/8"
20	T18590	1	COVER	-
21	T18589	1	GASKET	-
22	T18587	1	COVER	-
23	19H3104	12	Cap Screw	7/16" X 1-1/4"
24	12H293	12	Lock Washer	7/16"
25	M827T	2	BUSHING	-
26	T16394	1	GASKET	-

NO. 3310 MANUAL WINCH LEFT QUILL ASSEMBLY [01G20]

Нет текстового описания
