NO. 3310 MANUAL WINCH DRIVE SHAFT [01G15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

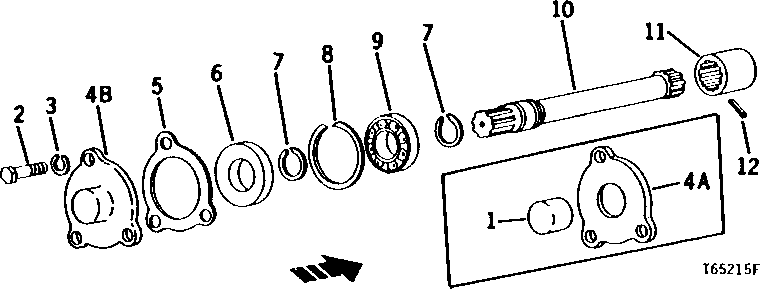

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T21347	1	CAP	(NOT REQUIRED WITH WINCH) (SUB T64423)
2	19H3104	3	Cap Screw	7/16" X 1-1/4"
3	12H293	3	Lock Washer	7/16"
5	T20941	1	GASKET	IF AVAILABLE
5	T84535	1	GASKET	(SUB FOR T20941)
6	T19388	1	Seal	-
7	M2353T	2	Snap Ring	-
8	R43764	1	SNAP RING	(SUB FOR P46874, THIS APPLICATION)
9	JD9344	1	Ball Bearing	(SUB FOR JD7128)
10	T21346	1	SHAFT	-
11	T24774	1	SPLINED COUPLING	(SUB FOR M2746T)
12	34H385	1	Spring Pin	1/4" X 1-3/4"
4A	T21331	1	GUARD	NOT REQUIRED WITH WINCH) (SUB T64423)
4B	T64423	1	SHIELD	(NOT REQUIRED WTH WINCH)

NO. 3310 MANUAL WINCH DRIVE SHAFT [01G15]
