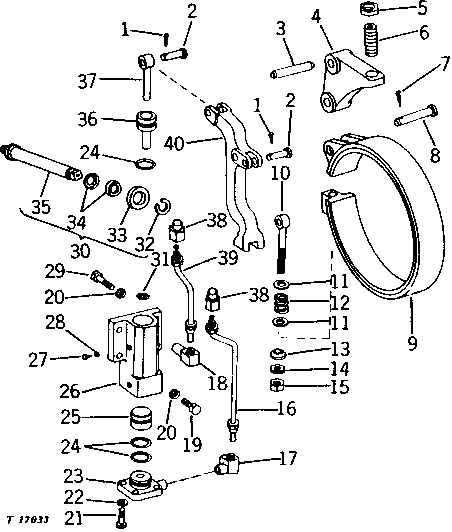

NO. 3310 MANUAL WINCH CYLINDER AND BAND ASSEMBLY [01G22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7059	2	Cotter Pin	3.200 X 20 MM
2	R72855	2	Pin Fastener	(SUB FOR T10187)
3	T19869	1	DOWEL PIN	UPPER
4	T18737	1	ANCHOR	-
5	14H904	1	Nut	3/4"
6	22H1026	1	SET SCREW	3/4" X 2"
7	11M7015	1	Cotter Pin	3.200 X 25 MM
8	T16384	1	PIN	LOWER
9	AT17184	1	BRAKE BAND	-
10	T16995	1	EYEBOLT	-
11	M3244T	2	WASHER	-
12	F2989R	1	SPRING	-
13	T16387	1	WASHER	-
14	14H856	1	Nut	1/2"
15	14H865	1	Nut	1/2"
16	AT17166	1	LINE	-
17	M3852T	1	ELBOW FITTING	-
18	M3852T	1	ELBOW FITTING	-
19	19H3483	2	Cap Screw	3/8" X 1-1/8"
20	12H304	4	Lock Washer	3/8"
21	19H2705	4	Cap Screw	5/16" X 1"
22	12H303	4	Lock Washer	5/16"
23	T16974	1	COVER	-
24	T16976	3	O-Ring	-
25	T24890	1	PISTON	(SUB FOR T18736)
26	T24888	1	CYLINDER	(SUB FOR T16386)
27	T18516	2	SCREW	NO. 8 X 5/16"
28	T16415	2	WASHER	-
29	19H3065	2	Cap Screw	3/8" X 2"
30	AT17160	1	ASSEMBLY LINE PARTS	-
31	T16975	1	O-RING	-
32	M1871T	1	SNAP RING	-
33	T18785	1	WASHER	-
34	T18786	1	Washer	-
35	T18905	1	GUIDE	-
36	T24889	1	PISTON	UPPER, (SUB FOR T18735)
37	T16994	1	ROD	-
38	M3851T	2	ADAPTER FITTING	-
39	AT17167	1	LINE	-
40	T18787	1	LEVER	-

NO. 3310 MANUAL WINCH CYLINDER AND BAND ASSEMBLY [01G22]
