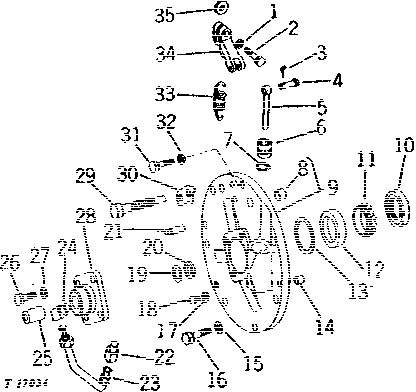

NO. 3310 MANUAL WINCH CLUTCH PLATE ASSEMBLY [01G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H303	1	Lock Washer	5/16"
2	19H2705	1	Cap Screw	5/16" X 1"
3	11M7081	1	Cotter Pin	2.500 X 20 MM
4	P46404	1	Pin Fastener	(SUB FOR L307T)
5	AT13595	1	ROD	-
6	T15340	1	PISTON	-
7	T16752	1	O-RING	-
8	T16746	1	BUSHING	-
9	AT17226	1	PLATE	-
10	AT15568	1	SEAL	-
11	JD8187	1	Bearing Cone	-
12	JD8225	1	Bearing Cup	-
13	M187T	1	SHIM	.05 MM (.002")
13	M188T	1	SHIM	.13 MM (.005") (SUB FOR M189T)
14	M17T	2	DOWEL PIN	-
15	12H301	6	Lock Washer	1/2"
16	19H2993	6	Cap Screw	1/2" X 1-1/2"
17	T16415	1	WASHER	-
18	T18516	1	SCREW	NO. 8 X 5/16"
19	T17511	1	BACK-UP RING	-
20	T17441	1	SEAL	-
21	T16748	1	GROOVE PIN	-
22	M3851T	1	ADAPTER FITTING	-
23	AT17165	1	LINE	-
24	M3852T	1	ELBOW FITTING	-
25	T17439	1	SLEEVE	-
26	19H2676	4	Cap Screw	HS, SAE 8, 3/8" X 1"
27	12H304	4	Lock Washer	3/8"
28	T17438	1	BEARING HOUSING W/O BEARING	-
29	T18962	1	BOLT	(NO LONGER AVAILABLE)
30	T18998	1	LOCK	-
31	19H3385	1	Cap Screw	1/2" X 1-1/8"
32	12H304	1	Lock Washer	3/8"
33	M957T	1	SPRING	-
34	T17455	1	LEVER	-
35	T16410	1	WASHER	-

NO. 3310 MANUAL WINCH CLUTCH PLATE ASSEMBLY [01G23]
