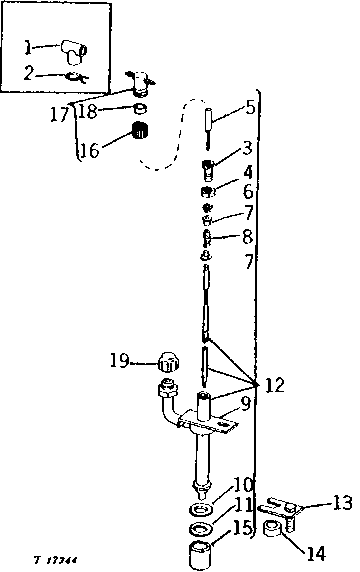

FUEL INJECTION NOZZLE ASSEMBLY [01D02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T23425	1	BOOT	-
2	R34766	1	Clamp	-
3	-	1	Part 3	( R39889 - NO LONGER AVAILABLE) (SUB FOR T23501)
4	-	1	Part 4	(SUB FOR T23500 AND R39890) ( R46675 NO LONGER AVAILABLE)
5	-	1	Part 5	( R39888 - NO LONGER AVAILABLE) (SUB FOR T23499)
6	-	1	Part 6	( R39887 - NO LONGER AVAILABLE) (SUB FOR T23498)
7	-	2	Part 7	(SUB FOR T23496) ( R39886 NO LONGER AVAILABLE)
8	R39885	1	SPRING	(SUB FOR T23497)
9	T23502	1	CLAMP	(SUB R67779)
9	R67779	1	CLAMP	(SUB FOR T26870)
10	R34764	1	WASHER	(K) (SUB RE32011) (UPPER)
11	R48000	1	Seal	(LOWER) (SUB FOR R34767)
12	AT18064	1	INJECTION NOZZLE	(A) (ROOSA-MASTER NOS. 17427 AND 17511) (SUB AR89564)
12	AT25502	1	NOZZLE	(A) (ROOSA-MASTER NO. 17579) (SUB AR89564)
12	AT30299	1	INJECTION NOZZLE	(A) (ROOSA-MASTER NO. 18457) (SUB AR89564)
13	R34760	1	CLAMP	(WITH SCREW AND WASHER)
14	R34761	1	SPACER	(K) (SUB RE32011)
15	T24472	1	Cap	-
16	T29540	1	FITTING	-
17	AT27622	1	CAP	-
18	T29539	1	WASHER	-
19	-	1	Part 22	( T31174 NO LONGER AVAILABLE) (USE FOR FUEL INJECTION NOZZLE SERVICING)

FUEL INJECTION NOZZLE ASSEMBLY [01D02]
