FOUR ROLLER TRACK FRAMES AND OUTER SPROCKET SHIELDS [02A21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3579	2	Cap Screw	1/2" X 1-3/8"
2	12H301	38	Lock Washer	1/2"
3	T20755	1	SHIELD	-
4	12H304	2	Lock Washer	3/8"
5	19H3239	2	Cap Screw	3/8" X 1-1/4"
6	AT41531	1	FRAME	RIGHT, (SUB FOR AT18376)
6	AT41532	1	FRAME	LEFT, (SUB FOR AT18377)
7	-	2	Part 8	(SUB (2) T126064) (SUB FOR AT18850 AND AT133230) (PER TRACK)
8	AT18866	1	GUARD	OUTER LEFT
9	AT18867	1	GUARD	INNER LEFT
10	AT18656	1	GUARD	INNER RIGHT
11	AT18657	1	GUARD	OUTER RIGHT
12	19H2643	1	Cap Screw	1/2" X 7/8", (36 TEETH)
13	14H1039	8	Nut	5/8"
14	12H294	8	Lock Washer	5/8"
15	28H1728	8	Bushing	3/4" X 6-15/16"
16	03H2083	8	BOLT	5/8" X 8-1/4"
17	AT52178	1	BRACKET	(LEFT)
18	AT52177	1	BRACKET	(RIGHT)
19	-	2	Part 20	(AT52176 NO LONGER AVAILABLE) (SUB AT52177 AND AT52178) ((1) LEFT AND (1) RIGHT BRACKET FOR EACH SIDE)

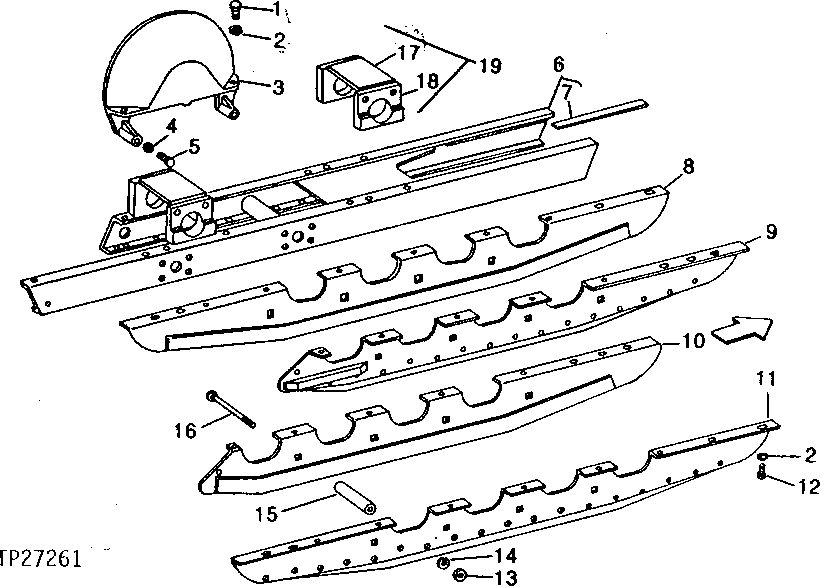

FOUR ROLLER TRACK FRAMES AND OUTER SPROCKET SHIELDS [02A21]
