Открытый узел

FINAL DRIVE ASSEMBLY [01H23]

FINAL DRIVE ASSEMBLY [01H23]

FINAL DRIVE ASSEMBLY [01H23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

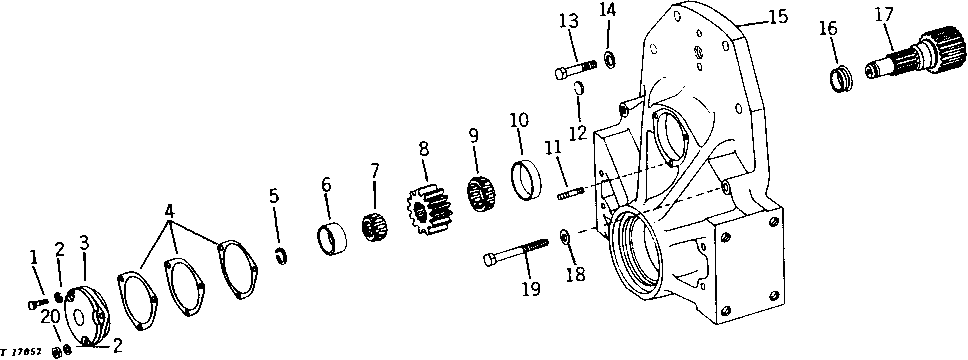

FINAL DRIVE ASSEMBLY [01H23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2676	2	Cap Screw	HS, SAE 8, 3/8" X 1"
1	19H2676	3	Cap Screw	HS, SAE 8, 3/8" X 1"
2	12H304	3	Lock Washer	3/8"
3	T14589	1	BEARING HOUSING W/O BEARING	-
3	T24860	1	BEARING HOUSING W/O BEARING	-
4	-	1	Part 6	(A) ( M942T NO LONGER AVAILABLE) .05 MM (.002")
4	-	1	Part 7	(A) ( M943T NO LONGER AVAILABLE) .13 MM (.005")
4	-	1	Part 8	(A) ( M944T NO LONGER AVAILABLE) .25 MM (.010")
5	T14648	1	SNAP RING	-
6	JD7449	1	Bearing Cup	OUTER
6	JD7415	1	Bearing Cup	OUTER
7	JD8134	1	BEARING CONE	OUTER
7	JD7390	1	BEARING CONE	OUTER
8	T23707	1	PINION	(SUB FOR T14510) (13 TEETH)
8	T24862	1	Pinion	(13 TEETH)
9	JD8179	1	BEARING CONE	INNER
9	-	1	Part 17	( JD8902 NO L0NGER AVAILABLE) (SUB AT55066) INNER
10	JD8220	1	BEARING CUP	INNER
10	-	1	Part 19	(JD8237 NO LONGER AVAILABLE) (SUB AT55066) INNER
11	R32042	1	STUD	-
12	30H17	1	Plug	1-1/4"
13	19H3244	4	Cap Screw	5/8" X 2-1/4"
14	T497T	4	WASHER	-
15	T20871	1	HOUSING	(SUB T24866, T24865 AND T24864)
15	T24859	1	HOUSING	-
16	AT58390	2	SEAL	(SUB FOR AT36277) (SUB FOR AT12566, THIS APPLICATION)
17	T21352	1	SHAFT	-
17	T24861	1	DRIVE SHAFT	-
18	T20168	2	Washer	17/32" X 1" X .120" (SUB FOR T21242, THIS APPLICATION)
19	19H3586	2	Cap Screw	1/2" X 4-1/4"
20	14H812	1	NUT	3/8"
