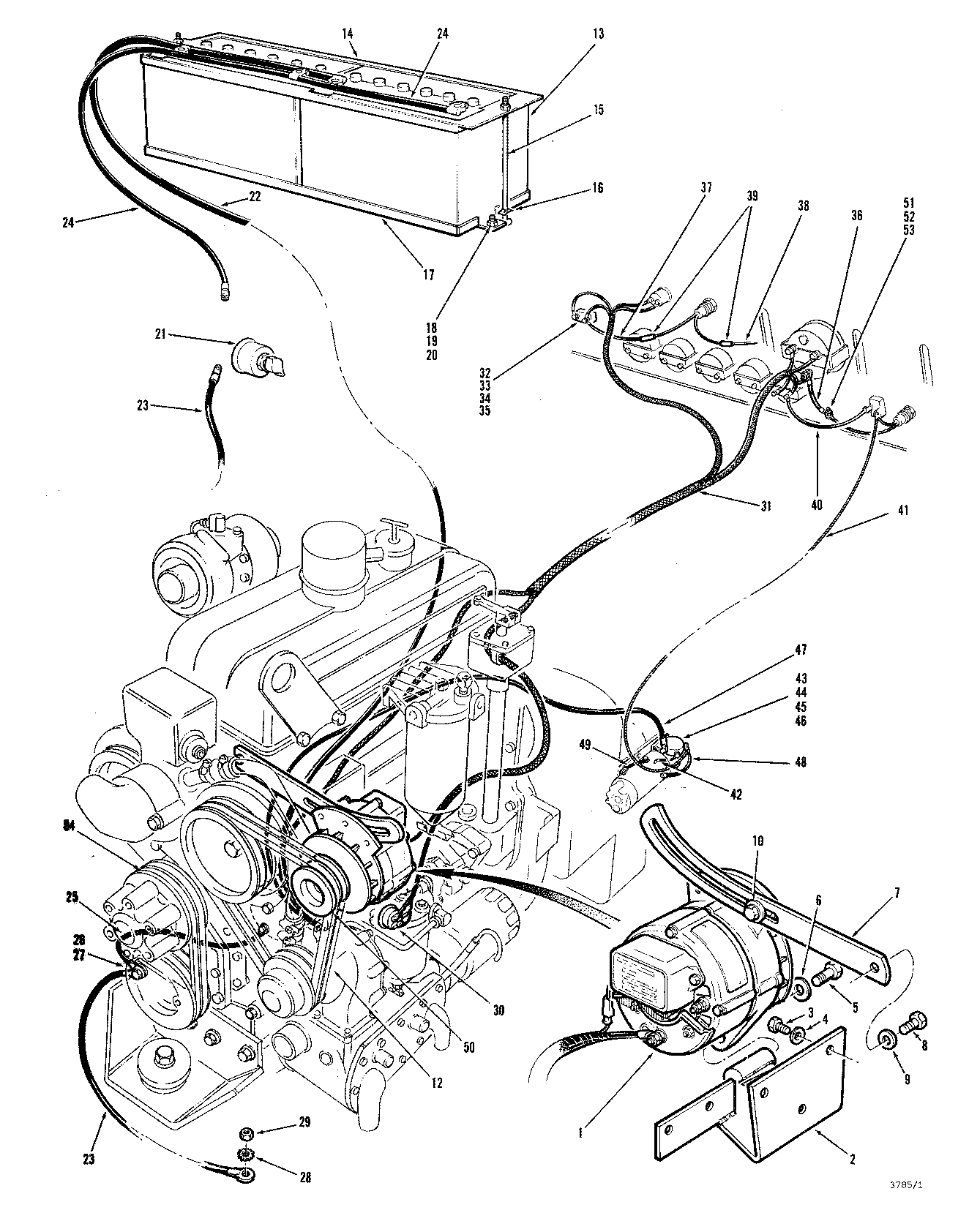

ELECTRICAL SYSTEM 12V (3100) H P E E X 3100 ELECTRICAL SYSTEM( 350935 - ) 3100-029/10 [3100-029/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	824662500	1	MOUNTING BRACKET	-
3	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
4	810309800	3	FLAT WASHER 3/8 - HARDENED	-
5	810082500	1	BOLT*1/2-13UNCX2	-
6	810007700	1	FLAT WASHER 1/2	-
7	810305600	1	ADJUSTING STRAP	-
8	810080100	1	HEX HEAD BOLT 3/8-16 UNC X 1	-
9	810309800	1	FLAT WASHER 3/8 - HARDENED	-
10	810871100	1	ALTERNATOR BRACKET BOLT	-
11	-	1	Part 11	-
12	-	1	Part 12	-
13	810063000	2	BATTERY - DRY	-
14	823922100	1	HOLD DOWN - TOP AND BOTTOM	-
15	823921600	2	STUD WELDMENT	-
16	810786600	2	STUD RECIEVER - SELF LOCKING	-
17	820734000	1	HOLD DOWN WELDMENT	-
18	840799300	1	BOLT*3/8-16UNCX3/4	-
19	810309800	1	FLAT WASHER 3/8 - HARDENED	-
20	810087500	1	HEX NUT 3/8-16 UNC	-
21	810728400	1	MASTER DISCONNECT SWITCH	-
22	823930800	1	BATTERY CABLE - POSITIVE	-
23	823723700	2	BATTERY CABLE - GROUND	-
24	823930600	1	BATTERY CABLE - NEGATIVE	-
25	824583600	1	BATTERY CABLE - ENGINE GROUND	-
26	810082100	1	BOLT*1/2-13UNCX1	-
27	810007700	1	FLAT WASHER 1/2	-
28	810176100	1	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
29	810087500	1	HEX NUT 3/8-16 UNC	-
30	810061300	1	OIL PRESSURE SWITCH	-
31	824353400	1	MAIN WIRING HARNESS	-
32	810662000	1	CIRCUIT BREAKER	-
33	810104300	2	SCREW	-
34	810049700	2	LOCKWASHER #10	-
35	810049300	2	NUT*10-32UNF	-
36	824353900	1	GROUND WIRE - HOURMETER	-
37	823722700	1	WIRE ASSEMBLY - WARNING LIGHT TO CIRCUIT BREAKER	-
38	823931000	1	WIRE ASSEMBLY - WARNING LIGHT TO SWITCH	-
39	810672400	2	WIRE CONNECTOR	-
40	823723300	1	WIRE ASSEMBLY - EMERGENCY STEER SWITCH TO AMMETER	-
41	823723400	1	WIRE ASSEMBLY - EMERGENCY STEER SWITCH TO MAGNETIC SWITCH	-
42	823723500	1	WIRE ASSEMBLY - MAGNETIC SWITCH TO GROUND	-
43	810695000	1	MAGNETIC SWITCH	-
44	810080200	4	BOLT*3/8-16UNCX1-1/4	-
45	810006400	4	FLAT WASHER 3/8	-
46	810087500	4	HEX NUT 3/8-16 UNC	-
47	823723800	1	BATTERY CABLE - MAGNETIC SWITCH TO STARTER	-
48	823723700	1	BATTERY CABLE - GROUND	-
49	823723700	1	BATTERY CABLE - GROUND	-
50	840181900	1	PULLEY	-
51	810088800	1	BOLT*1/4-20UNCX1	-
52	820026200	1	LOCKWASHER 1/4 - EXTERNAL TOOTH	-
53	810087100	1	NUT*1/4-20UNC	-
54	-	1	Part 54	-

ELECTRICAL SYSTEM 12V (3100) H P E E X 3100 ELECTRICAL SYSTEM( 350935 - ) 3100-029/10 [3100-029/10]
