Открытый узел

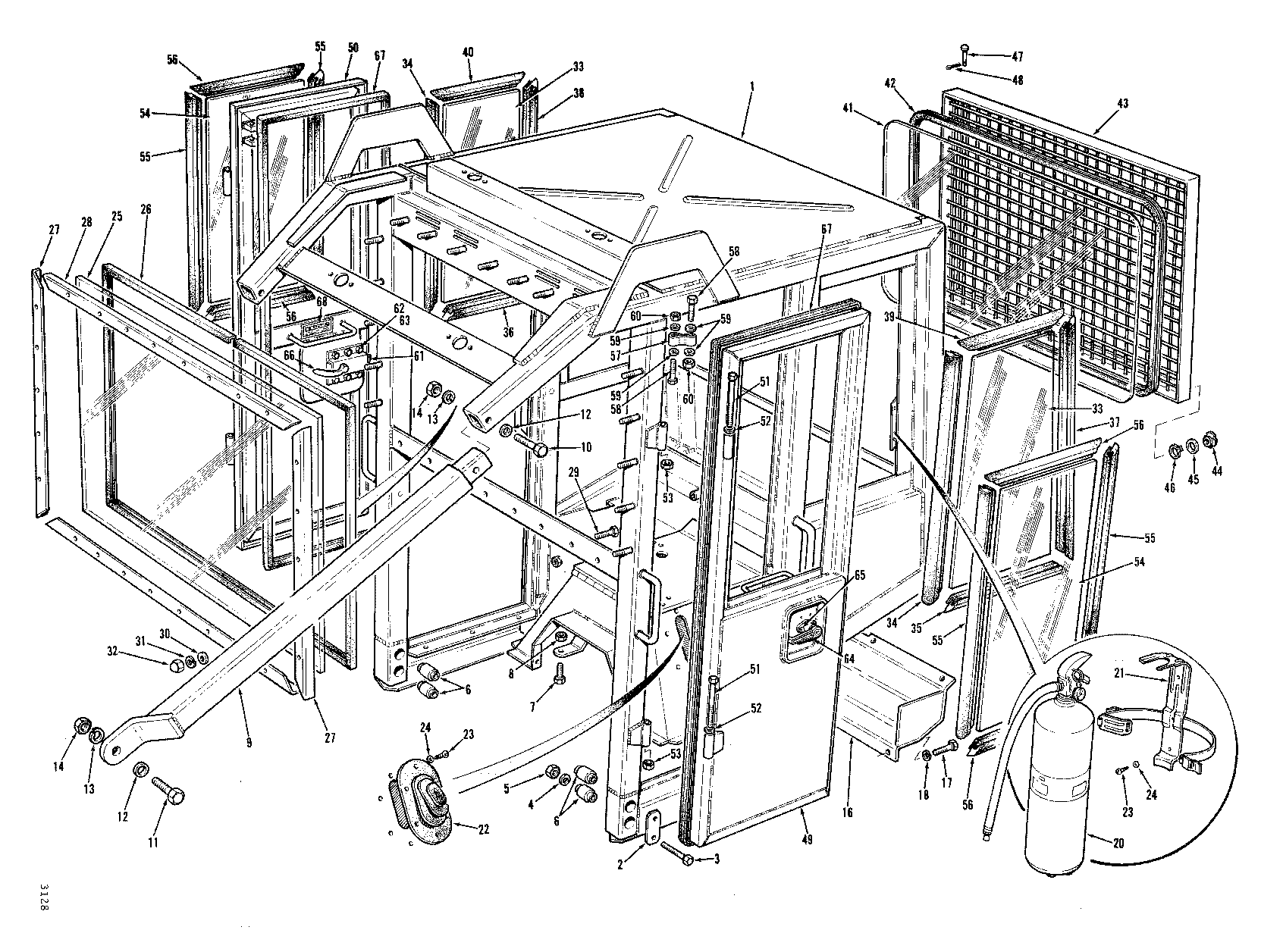

CAB-OPTION (7600) H P E E X 7700 CAB ASSEMBLY( OPTION - ) 7700-014/10 [7700-014/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	824365400	1	CANOPY REWORK - SEE NOTE	-
2	824078100	4	CANOPY ATTACHMENT PLATE	-
3	810421800	8	HEX HEAD BOLT 5/8-11 UNC X 4	-
4	810000500	8	WASHER*5/8	-
5	810464900	8	LOCKNUT 5/8-11 UNC	-
6	823736500	8	RUBBER MOUNT	-
7	810005500	1	BOLT 1/2 - 13 UNC X 1.1/4	-
8	810212300	1	JAM NUT 1/2-13 UNC	-
9	823041500	2	CANOPY TUBE	-
10	810030000	2	BOLT 3/4 - 10 UNC X 3-1/2	-
11	810029700	2	BOLT 3/4 - 10 UNC X 2.1/2	-
12	810043700	4	FLAT WASHER 3/4	-
13	810004200	4	LOCKWASHER 3/4	-
14	810042500	4	NUT 3/4 - 10 UNC	-
15	-	1	Part 16	-
16	824135600	1	COVER PLATE	-
17	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
18	810002600	8	LOCKWASHER 3/8	-
19	-	1	Part 20	-
20	810775500	1	FIRE EXTINGUISHER	-
21	840848500	1	BRACKET - FIRE EXTINGUISHER	-
22	824067500	1	BOOT - REWORK	-
23	810060500	8	SELF TAPPING SCREW #10-24 UNC X 1/2	-
24	810537700	8	FLAT WASHER 3/16	-
25	824156400	1	WINDSHIELD - SEE NOTE	-
26	824156500	1	SEAL	-
27	824157400	2	WINDSHIELD HOLD DOWN - VERTICAL	-
28	824157500	2	WINDSHIELD HOLD DOWN - HORIZONTAL	-
29	810080300	8	BOLT*3/8-16UNCX1-1/2	-
30	810165000	8	WASHER - SEALING	-
31	810002600	26	LOCKWASHER 3/8	-
32	810385100	26	CAPNUT 3/8-16 UNC	-
33	824072500	2	WINDOW - SIDE	-
34	824074800	2	WEATHERSTRIP	-
35	824074200	1	WEATHERSTRIP - L.H. BOTTOM	-
36	824074300	1	WEATHERSTRIP - R.H. BOTTOM	-
37	824074400	1	WEATHERSTRIP - L.H	-
38	824074500	1	WEATHERSTRIP - R.H	-
39	824074600	1	WEATHERSTRIP - L.H. TOP	-
40	824074700	1	WEATHERSTRIP - R.H. TOP	-
41	824071700	1	WINDOW - REAR	-
42	824069800	1	WEATHERSTRIP	-
43	824073700	1	SCREEN WELDMENT	-
44	823937100	2	KNOB	-
45	823729900	2	WASHER	-
46	810328800	2	RETAINING RING	-
47	810174300	2	CLEVIS PIN	-
48	810781200	2	COTTER PIN 1/8 X 3/4	-
49	824128200	1	DOOR WELDMENT L.H	-
50	824128300	1	DOOR WELDMENT R.H	-
51	810877700	4	BOLT 1/2 - 13 UNC X 6-1/2	-
52	810007700	4	FLAT WASHER 1/2	-
53	810061600	4	LOCKNUT 1/2 - 13 UNC	-
54	824078900	2	WINDOW	-
55	824074800	4	WEATHERSTRIP	-
56	824078500	4	WINDOW SEAL - HORIZONTAL	-
57	824075600	2	DOOR STOP	-
58	810081000	4	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
59	810006400	8	FLAT WASHER 3/8	-
60	810087500	4	HEX NUT 3/8-16 UNC	-
61	824078700	2	LOCK - REWORK	-
62	810876600	6	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
63	810002900	6	LOCKWASHER 1/4	-
64	810871800	2	HANDLE	-
65	810128800	4	MACHINE SCREW	-
66	810805200	2	HANDLE - DOOR INSIDE	-
67	824080100	2	DOOR SEAL	-
68	824079500	2	DECAL - DOOR LOCK	-
-	824365900	1	CANOPY REWORK (WINDSHIELD WIPER OPTION)	-

CAB-OPTION (7600) H P E E X 7700 CAB ASSEMBLY( OPTION - ) 7700-014/10 [7700-014/10]
