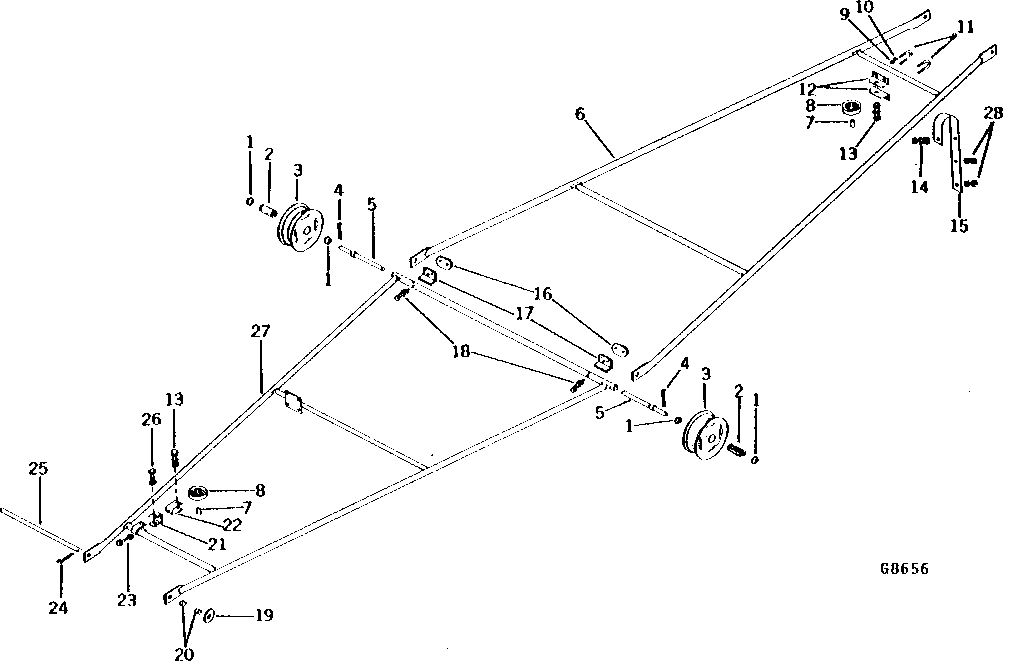

TRANSPORT 9.8 M (32') AND 13.4 M (44') [A07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GE18706	4	WASHER	-
2	GEP1456	2	ROLLER BEARING	-
3	JD7788	2	Lubrication Fitting	-
3	GEPA18927	2	WHEEL	-
4	11H250	2	Cotter Pin	1/4" X 2-1/2"
5	GEPA18816A	2	SPINDLE	-
6	GEPA4197	1	MAIN BOOM	-
7	GE22024A	2	GROMMET	-
8	GE455	2	SHEAVE	-
9	14H1040	6	Nut	1/2"
10	12H301	6	Lock Washer	1/2"
11	GE6814	2	BOLT	-
12	GE4188	2	ANGLE	-
13	19H2644	2	Cap Screw	1/2" X 2-1/2"
13	12H301	2	Lock Washer	1/2"
13	14H1040	2	Nut	1/2"
14	19H1948	1	Cap Screw	1/4" X 3/4"
14	12H302	1	Lock Washer	1/4"
14	14H786	1	Nut	1/4"
15	GE4234	1	BRACKET	(SUB FOR GE4228)
16	GA10404	2	REFLECTOR	(SUB FOR M43048)
17	GEPA4233	2	BRACKET	-
18	19H1733	2	CAP SCREW	3/8" X 2-1/2"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
19	24H1451	2	Washer	1-1/32" X 1-3/4" X 0.060"
20	GE6903	2	SPACER	-
21	GE32104	1	BRACKET	-
22	GE32107	1	CLEVIS	-
23	19H1756	1	Cap Screw	5/8" X 1-1/2"
24	11H249	2	Cotter Pin	1/4" X 2"
25	GE4161	1	SHAFT	-
26	19H3550	1	Cap Screw	1/2" X 4"
26	H622DN	1	LOCK NUT	-
27	GEPA4201	1	REACH	-
28	21H1301	2	SCREW	0.190" X 1/2"
28	14H778	2	Nut	0.190"
28	12H295	2	Lock Washer	0.190"

TRANSPORT 9.8 M (32') AND 13.4 M (44') [A07]
