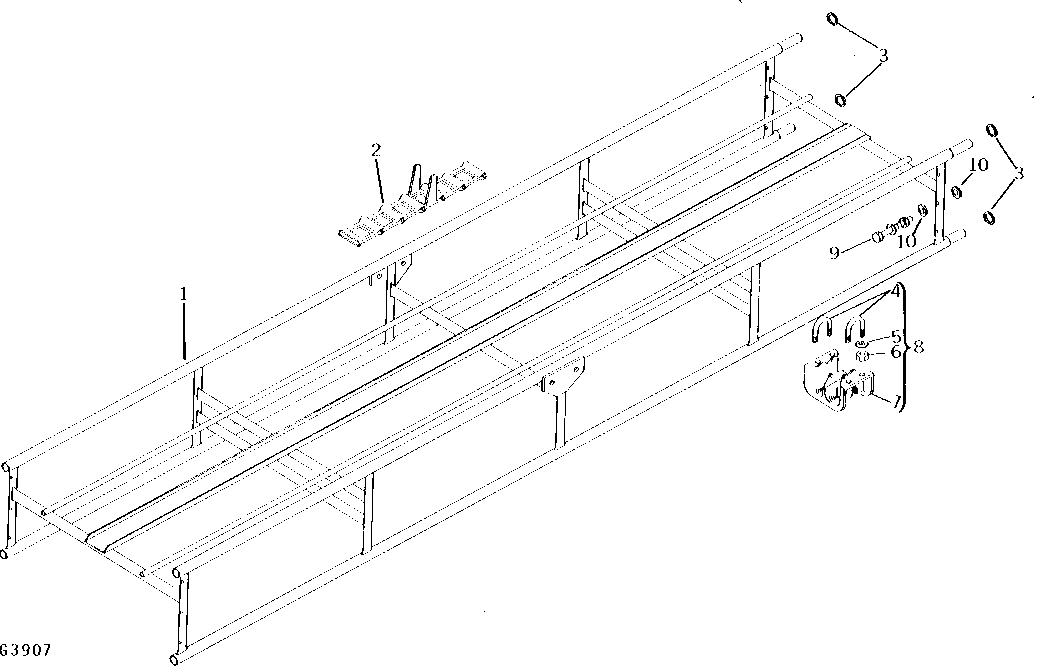

INTERMEDIATE SECTION 1.2 M (4') AND 2.4 M (8') [A15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GEUA4101	1	SECTION	2.4 M (8')
1	GEUA4109	1	SECTION	1.2 M (4')
2	-	1	Part 3	(A) (ASSEMBLE FROM AH62699 AND (4) H82910) 56 LINKS
2	-	1	Part 4	(B) (ASSEMBLE FROM (2) AH62699 AND (8) H82910) 112 LINKS
3	19H3550	99	Cap Screw	(A) 1/2" X 4"
3	19H3550	111	Cap Screw	(B) 1/2" X 4"
3	19H3550	123	Cap Screw	(C) 1/2" X 4"
4	C12152	2	U-BOLT	(A)
5	12H303	4	Lock Washer	(A) 5/16"
5	12H303	8	Lock Washer	(B) 5/16"
6	14H785	4	Nut	(A) 5/16"
6	14H785	8	Nut	(B) 5/16"
7	C15585	2	GUIDE	(B)
8	AC13353	2	GUIDE	(B)
9	19H2043	6	Cap Screw	5/16" X 3-1/2"
9	12H303	6	Lock Washer	5/16"
9	14H785	6	Nut	5/16"
10	24H1243	12	WASHER	11/32" X 5/8" X 1/16"
-	H622DN	123	LOCK NUT	(C) 1/2"
-	H622DN	111	LOCK NUT	(B) 1/2"

INTERMEDIATE SECTION 1.2 M (4') AND 2.4 M (8') [A15]
