Main Control Valve and Fittings, Three Function

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW12236441	1	Control Valve	Three Function Components On Separate Page
1	LW11840602	1	Control Valve	Three Function Components On Separate Page, ORDER LW12236441
2	AT218837	2	Fitting	-
3	AT280286	2	Fitting	-
4	AT310372	1	Hydraulic Hose	-
5	LW7005047	1	Hydraulic Hose	-
6	LW472430408	1	Tee Fitting	-
7	AT218902	1	Union Fitting	-
8	XEL10LCF	1	Fitting	-
9	-	2	Part 10	NLA
10	LW12805798	1	Support	SUB FOR LW11353880
11	AT274214	4	Screw	-
12	LW10299683	4	Lock Washer	SUB FOR LW4900093
13	AT340140	4	Washer	-
14	AT340141	4	Isolator	Main Control Valve
15	19M7662	3	Cap Screw	M10 X 30
16	24M7213	3	Washer	10.500 X 25 X 4 mm
17	LW4229913	3	Lock Washer	-
18	AT325516	2	Fitting	-
19	AT280302	1	Elbow Fitting	-
20	AT276288	1	Adapter Fitting	-
21	AT218837	5	Fitting	-
22	XEL10LCF	1	Fitting	-
23	LW7406864	1	Fitting	-
24	AT278424	1	Quick Coupler	-
25	AT280286	3	Fitting	-
26	AT264709	4	Elbow Fitting	-
27	AT261803	2	Tee Fitting	-
28	AT218871	4	Elbow Fitting	-
29	LW10355679	1	Fitting	-
30	AT218919	1	Elbow Fitting	-

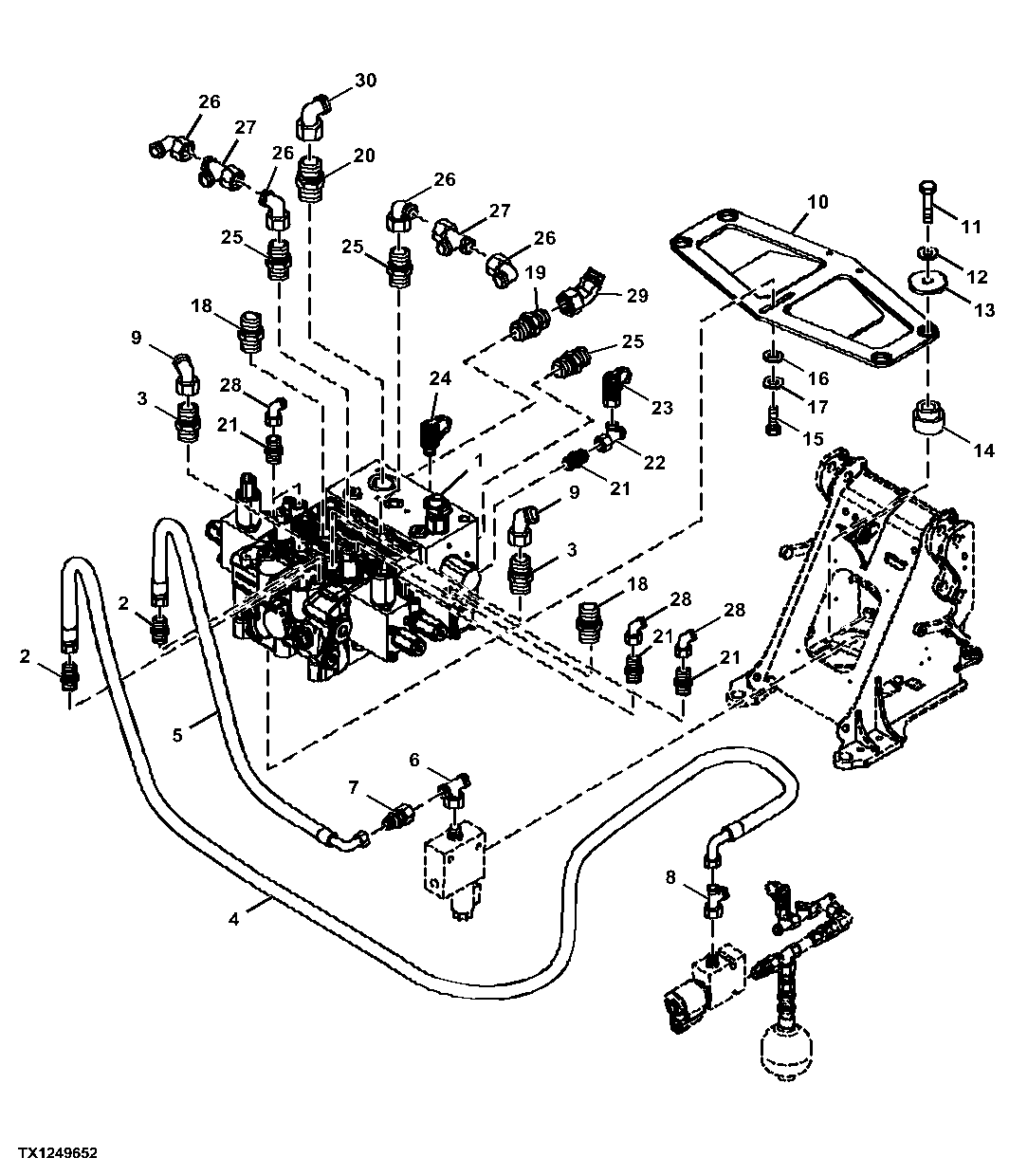

Main Control Valve and Fittings, Three Function
