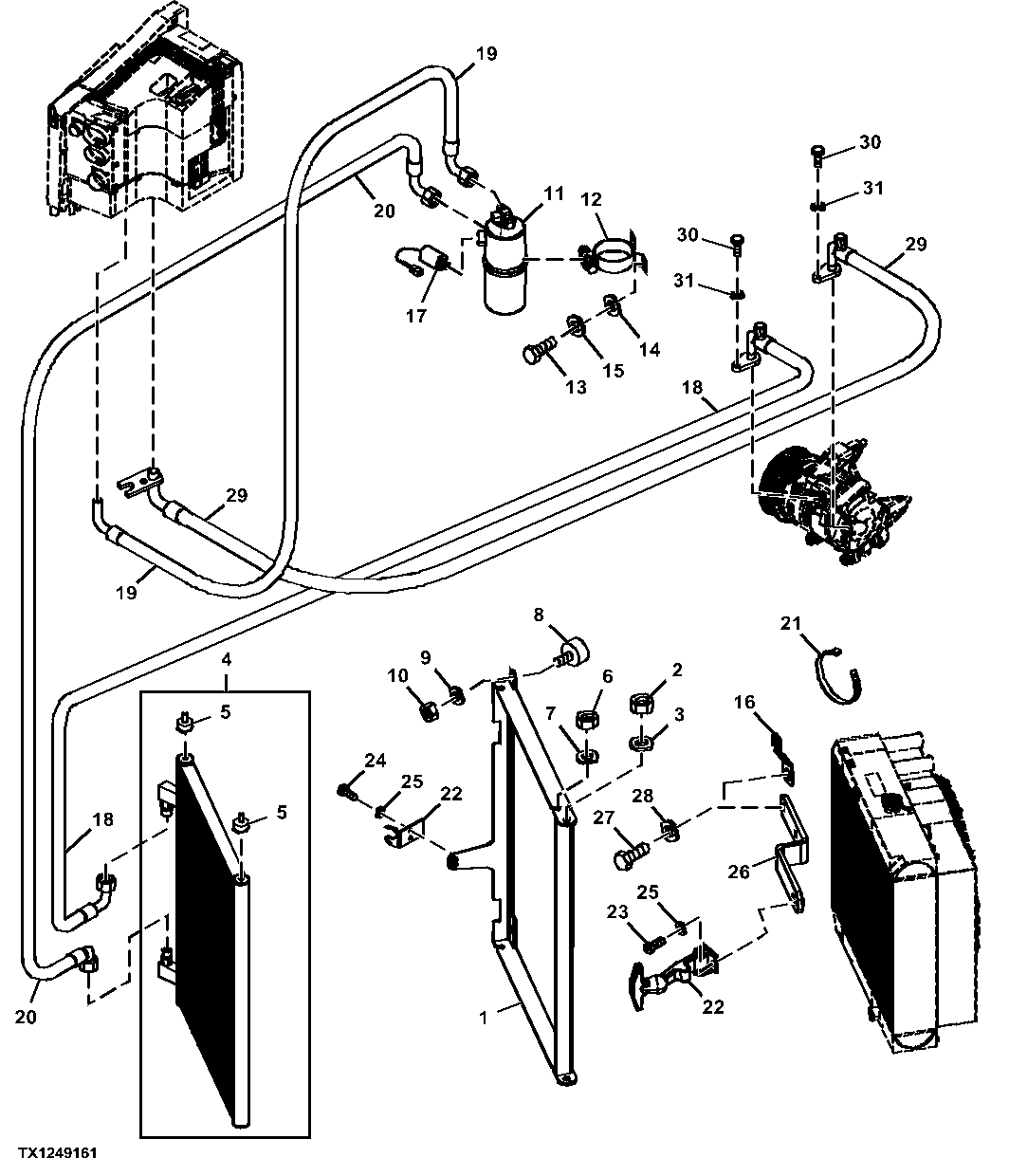

Air Conditioning Filter, Dryer, and Pump

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW11373607	1	Clamp	-
2	14M7517	2	Lock Nut	M10
3	LW10289795	2	Washer	-
4	LW12200682	1	Vapor Condenser	-
5	LW11841530	4	Isolator	Condenser
6	14M7166	4	Lock Nut	M8
7	LW10289803	4	Washer	-
8	LW7008690	2	Isolator	Condenser Clamp
9	LW420000901	2	Washer	-
10	14M7528	2	Lock Nut	M6
11	AT275160	1	Receiver-Dryer	-
12	AT330634	1	Snap Ring	-
13	19M7162	2	Cap Screw	M8 X 16
14	LW10289803	2	Washer	-
15	LW423910801	2	Lock Washer	-
16	AT196437	1	Clamp	-
17	AT314530	1	Pressure Switch	-
18	LW12221760	1	Refrigerant Hose	-
19	LW12221769	1	Refrigerant Hose	-
20	LW12221768	1	Refrigerant Hose	-
21	R44302	5	Tie Band	-
22	LW10043313	1	Latch	-
23	-	2	Part 23	NLA
24	LW408402101	2	Screw	-
25	12H316	4	Lock Washer	0.216"
26	LW11385980	1	Clamp	-
27	19M7402	2	Cap Screw	M10 X 25
28	LW4229913	2	Lock Washer	-
29	LW12221765	1	Refrigerant Hose	-
30	19M7077	2	Cap Screw	M6 X 20
31	24M7267	2	Washer	6.400 X 11 X 1.600 mm

Air Conditioning Filter, Dryer, and Pump

Нет текстового описания
