Открытый узел

6423 Exhaust Pipe (041044 - )

6423 Exhaust Pipe (041044 - )

6423 Exhaust Pipe (041044 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

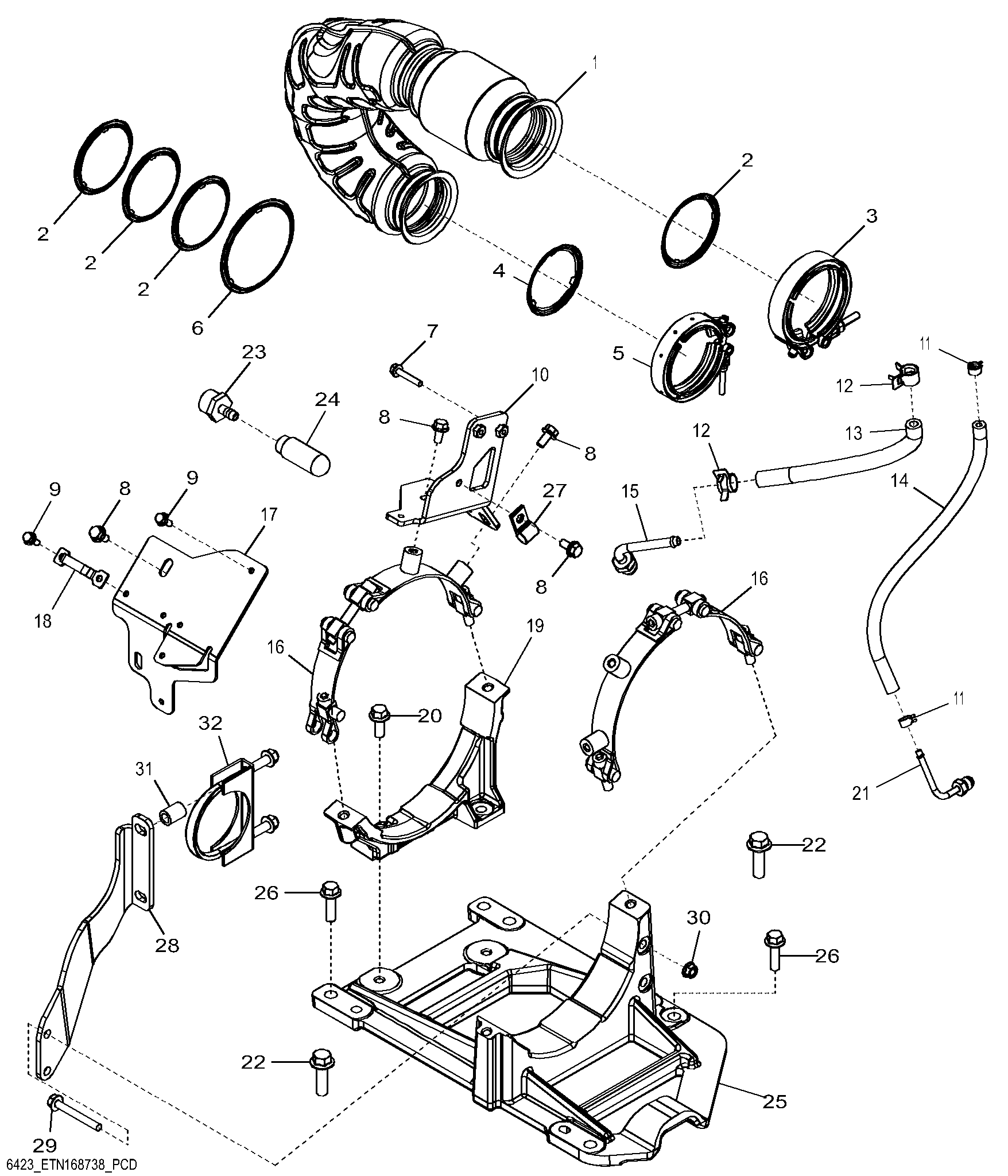

6423 Exhaust Pipe (041044 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DZ105919	1	Exhaust Pipe	-
2	R534036	4	Gasket	Direct Ship
3	RE289839	1	Clamp	Direct Ship
4	SU34912	1	Gasket	-
5	RE555336	1	Clamp	Direct Ship Exhaust Throttle
6	R533962	1	Gasket	Direct Ship
7	19M7833	2	Screw	M6 X 35
8	19M7865	5	Screw	M8 X 16
9	19M7775	4	Screw	M6 X 16
10	DZ112360	1	Bracket	Delta Pressure
11	R310225	2	Clip	-
12	R251581	2	Clamp	-
13	DZ110030	1	Hose	LGTH = 205 mm
14	DZ110085	1	Hose	LGTH = 366 mm
15	AT433390	1	Air Flow Tube	-
16	DZ100478	2	Strap	-
17	RE567788	1	Bracket	-
18	RE542006	1	Strap	Direct Ship
19	DZ109028	1	Bracket	Size 2, MARKED DZ109027
20	19M7785	2	Screw	M10 X 25
21	AT419164	1	Air Flow Tube	-
22	19M7791	2	Bolt	M12 X 40
23	H216170	1	Fitting	-
24	H216169	1	Breather	Fuel Tank
25	DZ114644	1	Bracket	MARKED DZ106018
26	19M7835	8	Screw	M10 X 35
27	T75197	1	Clamp	-
28	DZ114690	1	Bracket	-
29	19M7802	2	Screw	M8 X 65, SUB FOR APPL 19M7803
30	14M7298	2	Flange Nut	M8, SUB FOR APPL E63525
31	28H3410	2	Spacer	0.423" X 0.675" X 15/16", SUB FOR APPL 28H865
32	DZ114689	1	Clamp	-
