Открытый узел

6421 Exhaust Pipe ( - 041043)

6421 Exhaust Pipe ( - 041043)

6421 Exhaust Pipe ( - 041043)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

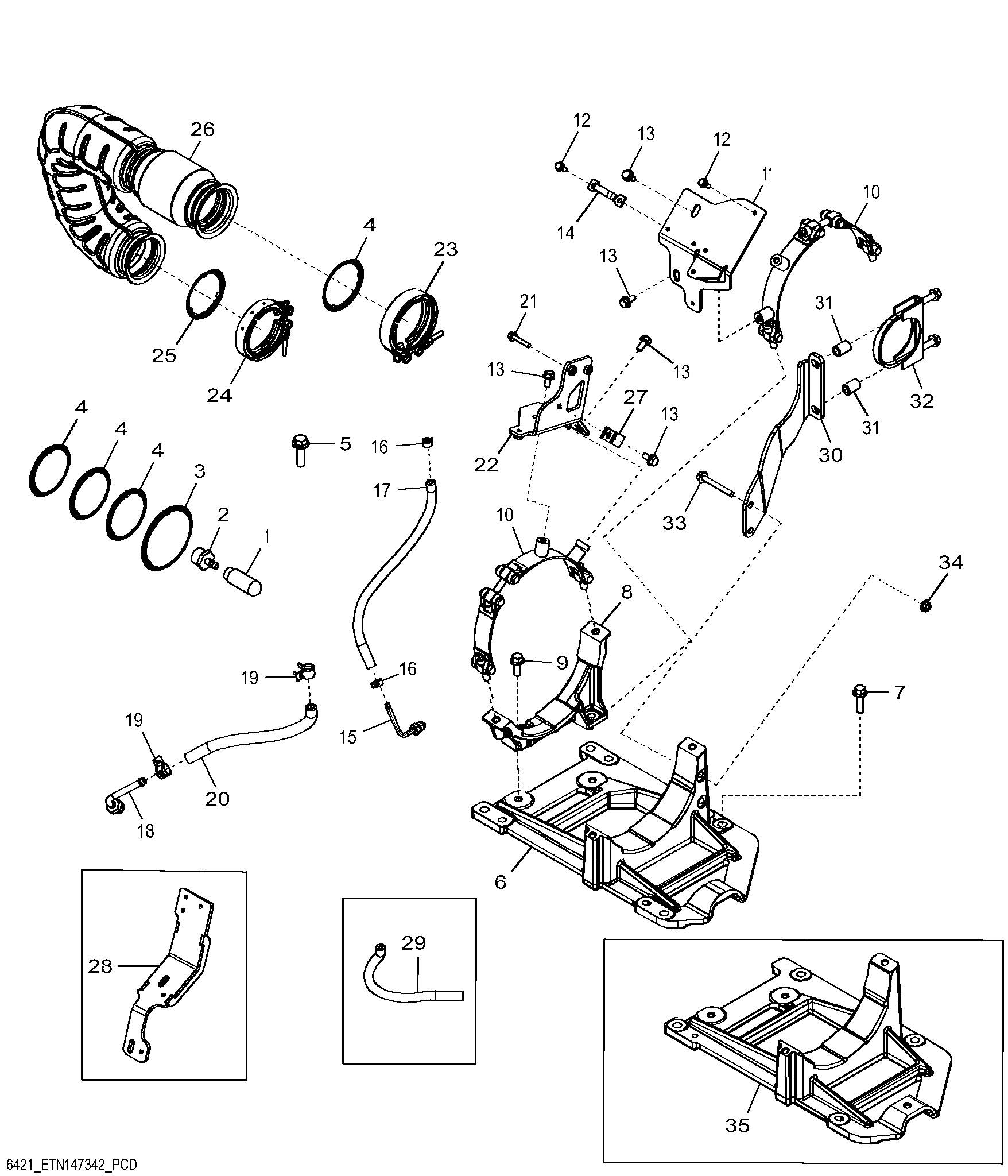

6421 Exhaust Pipe ( - 041043)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H216169	1	Breather	Fuel Tank
2	H216170	1	Fitting	-
3	R533962	1	Gasket	-
4	R534036	4	Gasket	-
5	19M7791	2	Bolt	M12 X 40
6	DZ114644	1	Bracket	MARKED DZ106018; SUB FOR DZ106019
7	19M7835	8	Screw	M10 X 35
8	DZ109028	1	Bracket	Size 2, MARKED DZ109027; SUB FOR APPL DZ100454
9	19M7785	2	Screw	M10 X 25
10	DZ100478	2	Strap	Size 2
11	RE567788	1	Bracket	-
12	19M7775	4	Screw	M6 X 16
13	19M7865	5	Screw	M8 X 16
14	RE542006	1	Strap	Temperature Sensor Mounting
15	AT419164	1	Air Flow Tube	-
16	R310225	2	Clip	-
17	DZ110085	1	Hose	LGTH = 366 mm, Low Pressure
18	AT433390	1	Air Flow Tube	-
19	R251581	2	Clamp	-
20	DZ102351	1	Hose	LGTH = 238 mm
21	19M7833	2	Screw	M6 X 35
22	DZ112360	1	Bracket	Delta Pressure, SUB FOR APPL DZ106403
23	RE289839	1	Clamp	-
24	RE555336	1	Clamp	Exhaust Throttle
25	SU34912	1	Gasket	-
26	RE567964	1	Exhaust Pipe	-
27	T75197	1	Clamp	-
28	DZ105004	1	Bracket	ORDER DZ112360
29	DZ102352	1	Hose	LGTH = 277 mm, ORDER DZ110085
30	DZ114690	1	Bracket	-
31	28H3410	2	Spacer	0.423" X 0.675" X 15/16", SUB FOR APPL 28H865
32	DZ114689	1	Clamp	-
33	19M7802	2	Screw	M8 X 65, SUB FOR APPL 19M7803
34	14M7298	2	Flange Nut	M8, SUB FOR APPL E63525
35	DZ100445	1	Bracket	MARKED DZ100453; ORDER DZ106019
