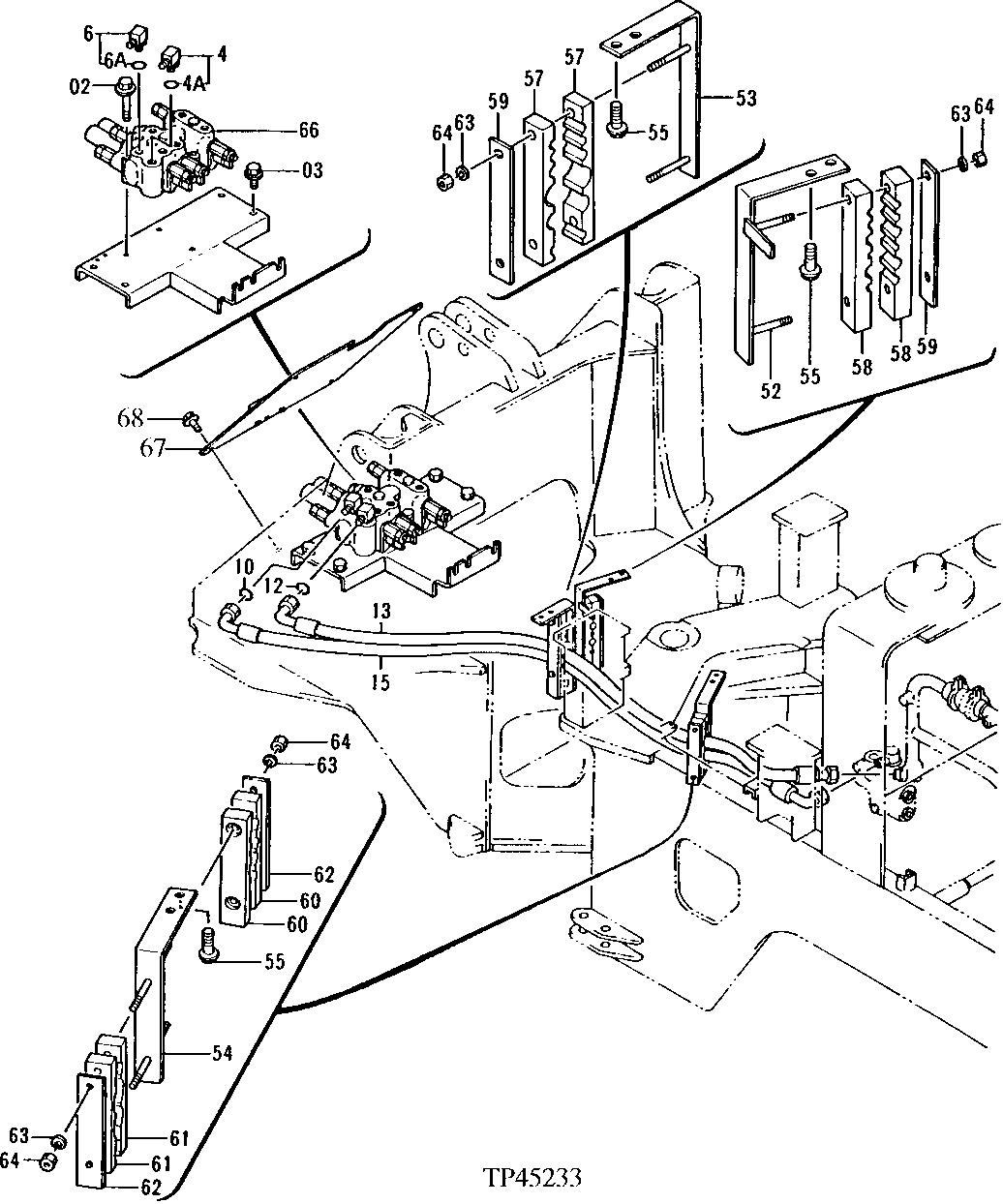

LOADER CONTROL VALVE PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	-	1	Part 1	-
2	19M7349	3	Cap Screw	M12 X 95
2	12H301	3	Lock Washer	1/2"
3	19M7403	4	Cap Screw	M12 X 35
3	24M7047	4	Washer	13 X 24 X 2.500 mm
3	12H301	4	Lock Washer	1/2"
4	TH108325	1	Elbow Fitting	-
6	TH109540	1	Elbow Fitting	-
10	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
12	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
13	AT204066	1	Hydraulic Hose	-
15	AT181389	1	Hydraulic Hose	(ALSO ORDER AT213832 ) (SUB FOR AT204121)
52	AT204632	1	Bracket	-
53	AT204631	1	Bracket	-
54	AT204657	1	Bracket	-
55	19M7872	6	Cap Screw	M12 X 25
55	12H301	6	Lock Washer	1/2"
57	AT204265	2	Clamp	-
58	AT204264	2	Clamp	-
59	AT204103	2	Plate	-
60	AT204263	2	Clamp	-
61	AT204188	2	Clamp	-
62	AT204256	2	Plate	-
63	12M7066	8	Lock Washer	10 mm
64	14M7274	8	Nut	M10
66	AT204155	1	Valve	THREE SPOOL (SHOWN)
66	AT204212	1	Control Valve	TWO SPOOL
66	AT204080	1	Control Valve	TWO SPOOL
67	AT204619	1	Cover	-
68	14M7028	5	Nut	M5
68	12M7066	5	Lock Washer	10 mm
68	19M7402	5	Cap Screw	M10 X 25
4A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
6A	TH100055	1	O-Ring	23.700 X 3.500 mm (0.933" X 0.138")
