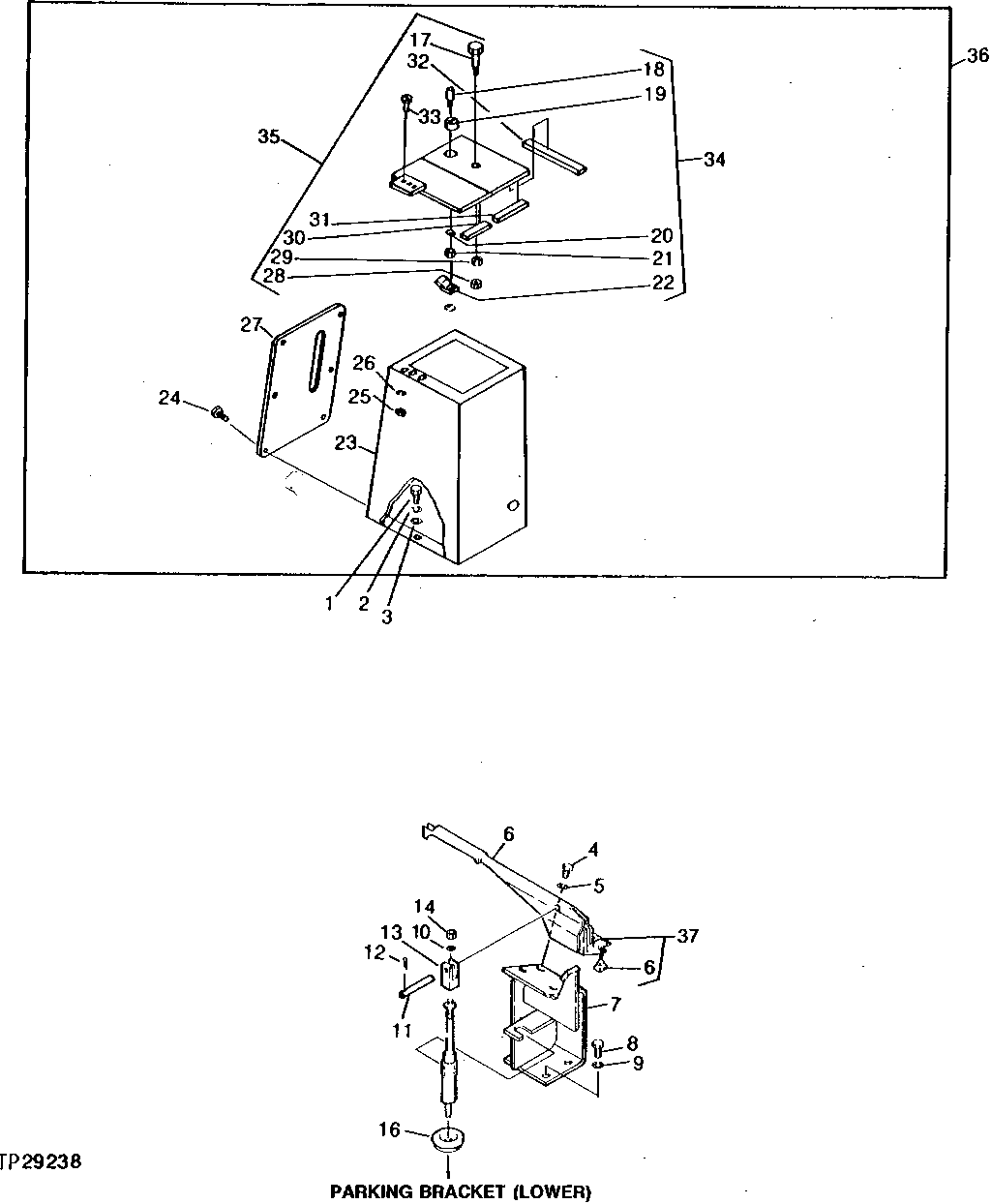

UPPER PARKING BRAKE LINKAGE AND LEVER (WITH CANOPY) (000103 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7162	5	Cap Screw	M8 X 16
2	12M7065	5	Lock Washer	8 mm
3	24M7055	5	Washer	8.400 X 16 X 1.600 mm
4	19M7402	4	Cap Screw	M10 X 25
5	12M7066	4	Lock Washer	10 mm
6	AT123031	1	Switch	-
7	AT122145	1	Bracket	-
8	19M7402	4	Cap Screw	M10 X 25
9	12M7066	4	Lock Washer	10 mm
10	24M7028	2	Washer	10.500 X 20 X 2 mm
11	AT122892	1	Pin Fastener	(SUB FOR AT121961)
12	11M7080	2	Cotter Pin	2.500 X 16 mm
13	AT121222	1	End	-
14	14M7273	1	Nut	M8
16	AT122020	1	Bushing	-
17	AT122660	1	Knob	-
18	TH102236	1	Lock	-
19	-	1	Part 18	-
20	4355979	1	Ring	(SUB FOR 4134322, TH102237)
21	4355980	1	Nut	(SUB FOR 4134323, TH102238)
22	-	1	Part 21	-
23	AT122668	1	Toolbox	-
24	21M7288	6	Screw	M6 X 10, (SUB FOR AT121857)
25	14M7030	6	Nut	M3
26	12H233	6	Lock Washer	1/8", (SUB FOR 12M7048)
27	AT122667	1	Cover	-
28	14M7272	1	Nut	M6
29	12M7006	1	Lock Washer	6 mm
30	AT122666	2	Isolator	-
31	AT122665	2	Isolator	-
32	AT122664	1	Isolator	-
33	21M7394	6	Screw	M3 X 10, (SUB FOR AT122659)
34	4220782	1	Lock	(SUB FOR AT121988)
35	AT122658	1	Cover	-
36	-	1	Part 35	(SUB COMPONENTS)
37	AT122008	1	Lever	-

UPPER PARKING BRAKE LINKAGE AND LEVER (WITH CANOPY) (000103 - )
