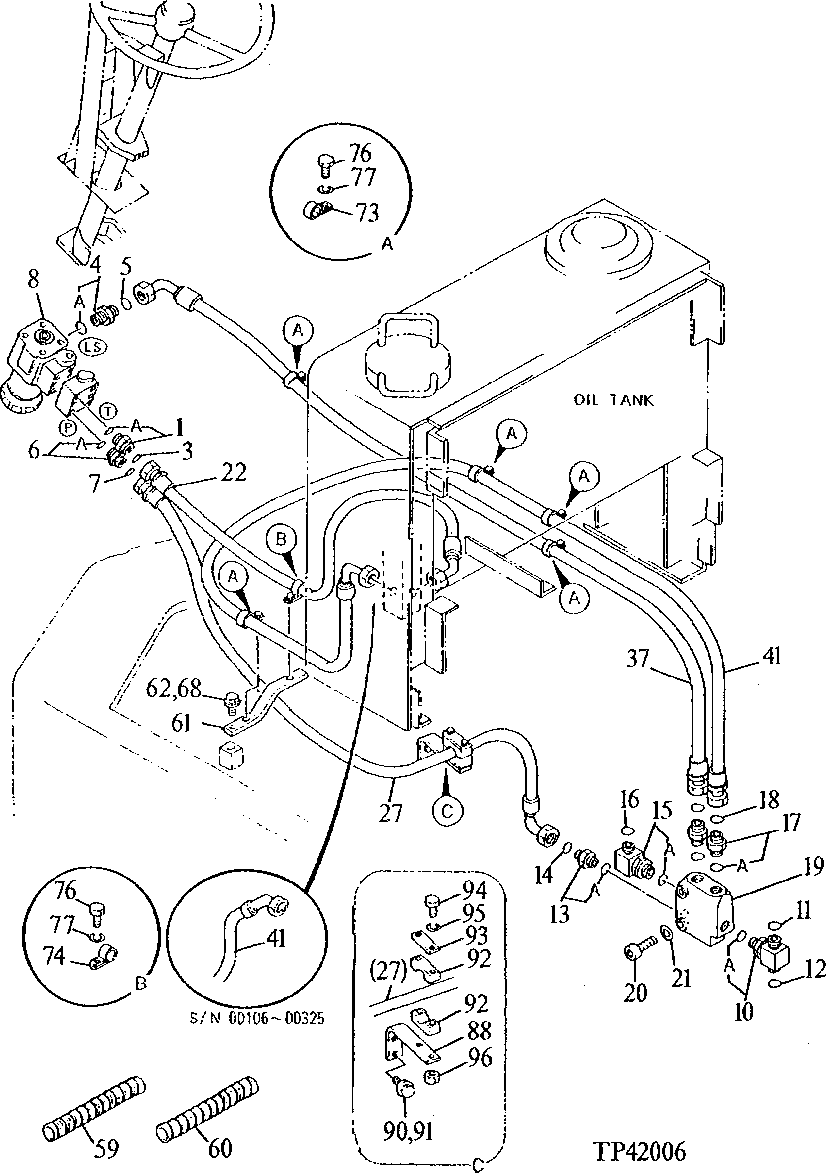

STEERING VALVE PLUMBING

STEERING VALVE PLUMBING

STEERING VALVE PLUMBING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STEERING VALVE PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT116111	1	Adapter Fitting	-
3	T77857	1	O-Ring	SUB FOR TH108323
4	-	1	Part 4	SUB 38H1159 AND R76729
5	T77814	1	O-Ring	SUB FOR AT121261
6	AT121971	1	Adapter Fitting	-
7	T77858	1	O-Ring	SUB FOR TH108349
8	AT122306	1	Valve	ALSO ORDER AT121303
10	AT121383	1	Tee Fitting	-
11	T77858	1	O-Ring	SUB FOR TH108349
12	T77814	1	O-Ring	SUB FOR AT121261
13	AT121327	1	Adapter Fitting	-
14	T77858	1	O-Ring	SUB FOR TH108349
15	38H1052	1	Elbow Fitting	-
16	T77858	1	O-Ring	SUB FOR TH108349
17	-	2	Part 21	SUB 38H1159 AND R76729
18	T77814	2	O-Ring	SUB FOR AT121261
19	AT122603	1	Manifold	-
20	19M8508	2	Screw	M8 X 80
21	24M7055	2	Washer	8.400 X 16 X 1.600 mm
22	AT122606	1	Hydraulic Hose	-
27	AT122607	1	Hydraulic Hose	-
37	AT122608	1	Hydraulic Hose	-
41	AT123231	1	Hydraulic Hose	-
41	AT122609	1	Hydraulic Hose	-
59	4327315	5	Hose Guard	SUB FOR TH106022, 4133527 OR 4327293
60	-	7	Part 33	MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH, SUB FOR TH100996 OR AT138222
61	AT122610	1	Bracket	-
62	19M7938	2	Cap Screw	M10 X 20
68	12M7066	2	Lock Washer	10 mm
73	R73384	5	Clamp	SUB FOR TH108597 OR 4190253
74	T24432	1	Clamp	-
76	19M8451	6	Cap Screw	M10 X 14
77	12M7066	6	Lock Washer	10 mm
88	AT122611	1	Bracket	-
90	19M7938	2	Cap Screw	M10 X 20
91	12M7066	2	Lock Washer	10 mm
92	AT122315	2	Clamp	-
93	AT122359	1	Strap	-
94	19M8081	2	Cap Screw	M10 X 80
94	19M7329	2	Cap Screw	M10 X 75
95	12M7066	2	Lock Washer	10 mm
96	14M7274	2	Nut	M10
1A	R26375	1	O-Ring	-
4A	R76729	1	O-Ring	-
6A	U10778	1	O-Ring	-
10A	R29936	1	O-Ring	-
13A	R26906	1	O-Ring	-
15A	R29936	1	O-Ring	-
17A	R76729	2	O-Ring	-
