LOADER CONTROL LEVER LINKAGE (SINGLE LEVER CONTROL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT121202	1	Boss	-
7	TH100247	1	Pivot	-
8	TH100248	4	NEEDLE BEARING	-
9	TH100249	1	Pin Fastener	-
10	19M7376	1	Cap Screw	M8 X 22
11	14M7273	1	Nut	M8
12	24M7053	2	Washer	17 X 30 X 3 mm
13	40M7068	1	Snap Ring	-
14	TH100689	1	Fitting Plug	-
18	12M7066	2	Lock Washer	10 mm
19	TH100254	2	Ball Joint	-
20	TH104196	4	Nut	-
23	AT123056	2	Rod	(SUB FOR AT121443)
23	AT123056	2	Rod	-
24	AT121781	1	Lever	-
25	AT121717	1	Lever	-
27	TH103818	4	Needle Bearing	-
28	T116334	3	Lubrication Fitting	(SUB FOR TH100075)
29	AT123181	1	Pin Fastener	-
29	AT121235	1	Pin	-
30	19M7288	1	Cap Screw	M8 X 30
30	19M7288	2	Cap Screw	M8 X 30
31	14M7273	1	Nut	M8
31	14M7273	2	Nut	M8
35	11M7099	4	Cotter Pin	2 X 12 mm
36	AT122898	2	Link	-
36	AT121790	2	Link	(SUB AT122898 AND (2) 4044928)
37	AT121238	4	Pin	(SUB FOR AT121238)
37	4044928	4	Pin	(SUB FOR TH108385)
38	24M7055	4	Washer	8.400 X 16 X 1.600 mm
48	TH102030	6	Shim	-
57	TH100254	2	Ball Joint	-
57	TH103874	2	Ball Joint	-
58	TH104196	2	Nut	-
58	TH103873	2	Lock Nut	-

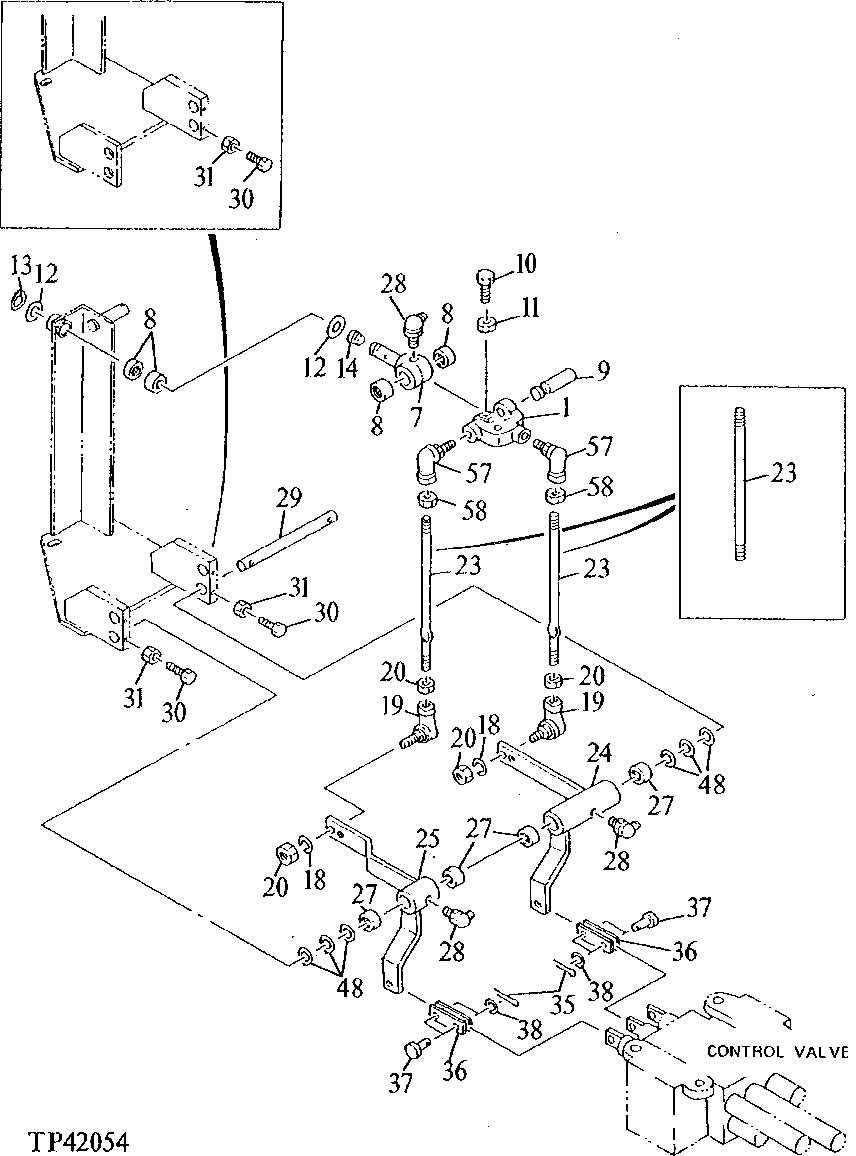

LOADER CONTROL LEVER LINKAGE (SINGLE LEVER CONTROL)
