LOADER BOOM FRAME, LINKAGE, LIFT CYLINDER AND BUCKET CYLINDER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	AT121216	4	Bushing	-
4	AT121217	2	Bushing	-
5	AT122273	2	Cylinder	-
6	AT122274	1	Hydraulic Cylinder	-
7	AT122463	1	Lift Arm	-
8	AT122435	4	Pin	-
9	8046844	2	Pin Fastener	(SUB FOR AT121736, 8042132)
10	AT122436	2	Pin	-
11	AT122437	1	Pin	-
12	AT122438	1	Pin	-
13	AT121740	1	Pin	-
14	AT122439	1	Pin	-
15	AT122440	1	Pin	-
16	19M8017	11	Cap Screw	M12 X 20
17	19M7403	2	Cap Screw	M12 X 35
18	AT121286	13	Washer	-
19	AT121360	2	Bushing	-
21	TH100074	9	Lubrication Fitting	-
23	TH105980	8	Seal	-
24	TH105979	8	Seal	-
25	TH100374	2	Seal	-
28	AT121233	6	O-Ring	-
30	TH108045	6	Washer	-
31	AT121271	6	Washer	-
32	AT122465	1	Link	(SUB FOR AT122698)
33	TH100074	2	Lubrication Fitting	-
34	AT122208	2	Bushing	-
35	AT122465	1	Link	-
36	TH100074	1	Lubrication Fitting	-
37	AT122322	1	Spacer	-
38	AT122209	2	Bushing	-
39	-	1	Part 32	(SUB AT122464)
40	AT122464	1	Bellcrank	-

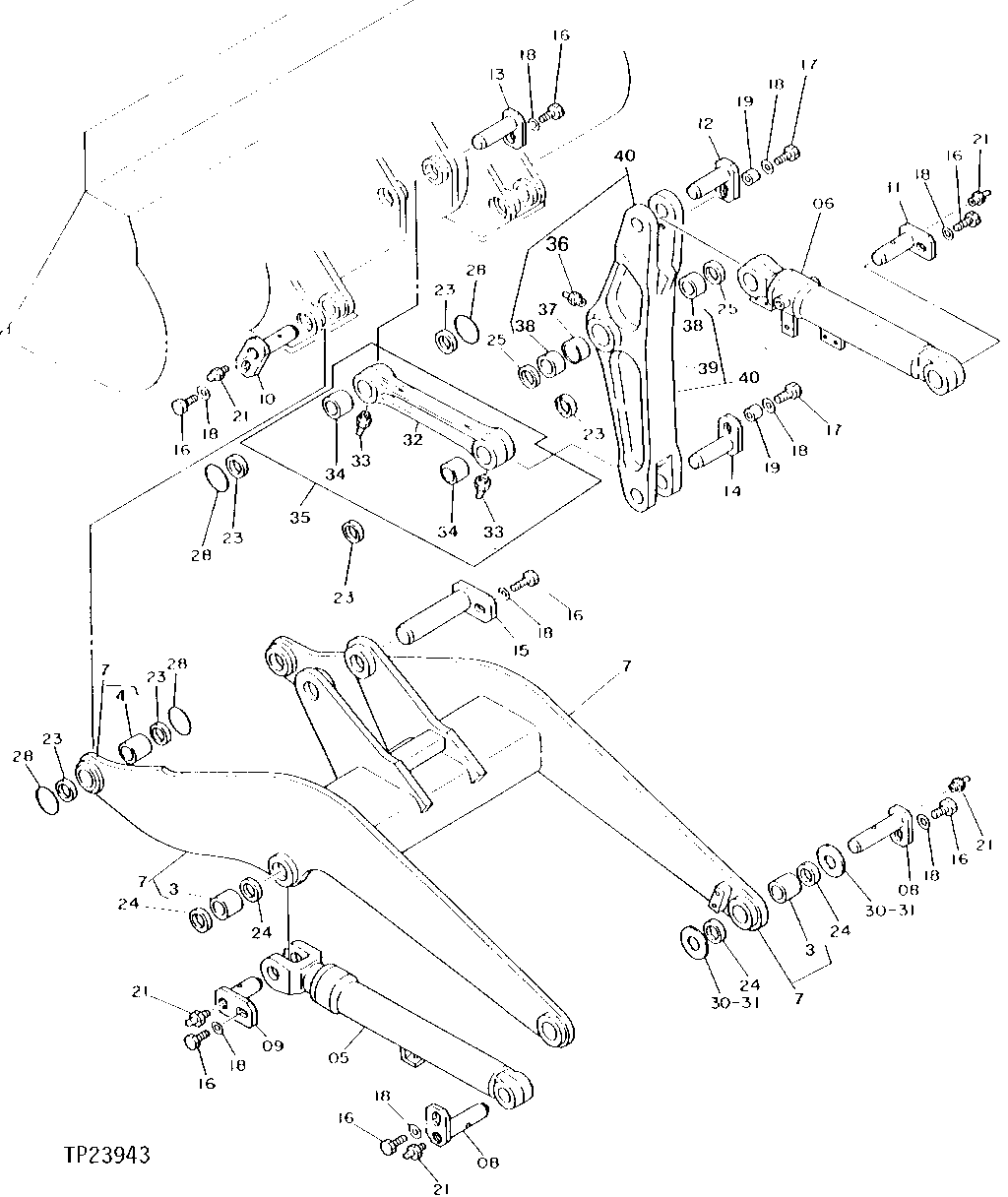

LOADER BOOM FRAME, LINKAGE, LIFT CYLINDER AND BUCKET CYLINDER
