Открытый узел

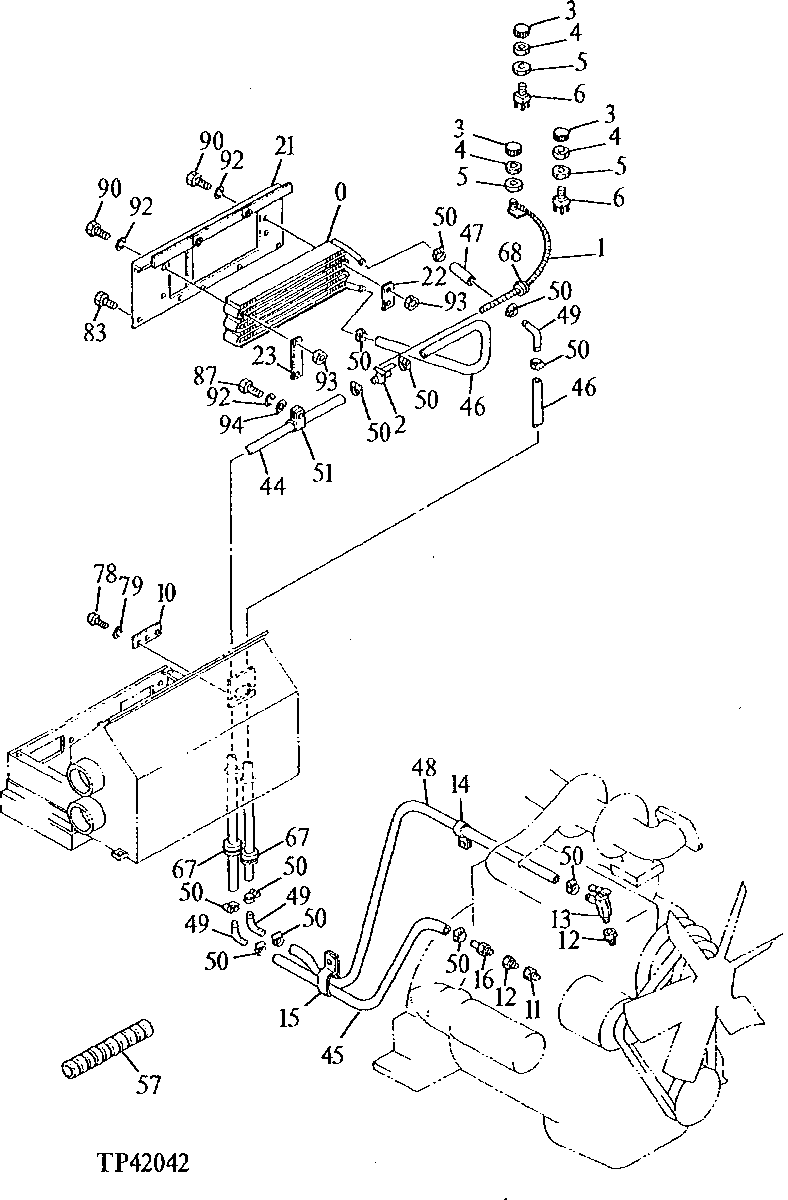

HEATER CORE (WITH AIR CONDITIONER)

HEATER CORE (WITH AIR CONDITIONER)

HEATER CORE (WITH AIR CONDITIONER)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HEATER CORE (WITH AIR CONDITIONER)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	AT56442	1	HEATER	-
1	AT59216	1	CONTROL	-
2	AT69645	1	HAND OPERATED VALVE	-
3	AL58295	2	Knob	(SUB FOR AR69370 ) (SUB FOR AR49969, THIS APPLICATION)
4	E46066	2	Nut	-
5	R44165	2	Lock Nut	-
6	AH84588	2	SWITCH	BLOWER
10	AR90771	1	Resistor	-
11	15H590	1	Pipe Bushing	1/2"
12	TH101079	2	Adapter Fitting	-
13	AT35831	1	Drain Valve	-
14	R72659	2	Clamp	(SUB FOR TH108594 OR 4235654)
15	R50454	1	Clamp	(SUB FOR TH109445 OR 4192034)
16	AT123026	1	Bracket	-
21	AT121718	1	Bracket	-
22	AT121368	1	Strap	-
23	AT121369	1	Strap	-
44	T60811	1	Bulk Hose	(MAKE FROM T60811 BULK MATERIAL, CUT TO LENGTH)
45	T60811	1	Bulk Hose	-
46	R45847	2	Hose	-
47	AT122045	1	Radiator Hose	-
48	T60811	1	Bulk Hose	-
49	AT121979	3	Spacer	-
50	AA34965	12	Hose Clamp	-
51	R72659	1	Clamp	(SUB FOR TH108594 OR 4235654)
57	-	4	Part 26	(MAKE FROM XHG-075 BULK MATERIAL, CUT TO LENGTH), (SUB FOR AT138222)
67	TH106275	2	Grommet	-
68	AT121399	1	Bushing	-
78	21M7265	2	Screw	M5 X 12
79	24M7027	2	Washer	5.300 X 10 X 1 mm
83	J900614	7	Bolt	(SUB FOR TH104056)
87	19M7162	1	Cap Screw	M8 X 16
90	19M8402	4	Cap Screw	M8 X 65
92	12M7065	5	Lock Washer	8 mm
93	14M7273	4	Nut	M8
94	24M7055	1	Washer	8.400 X 16 X 1.600 mm
