Открытый узел

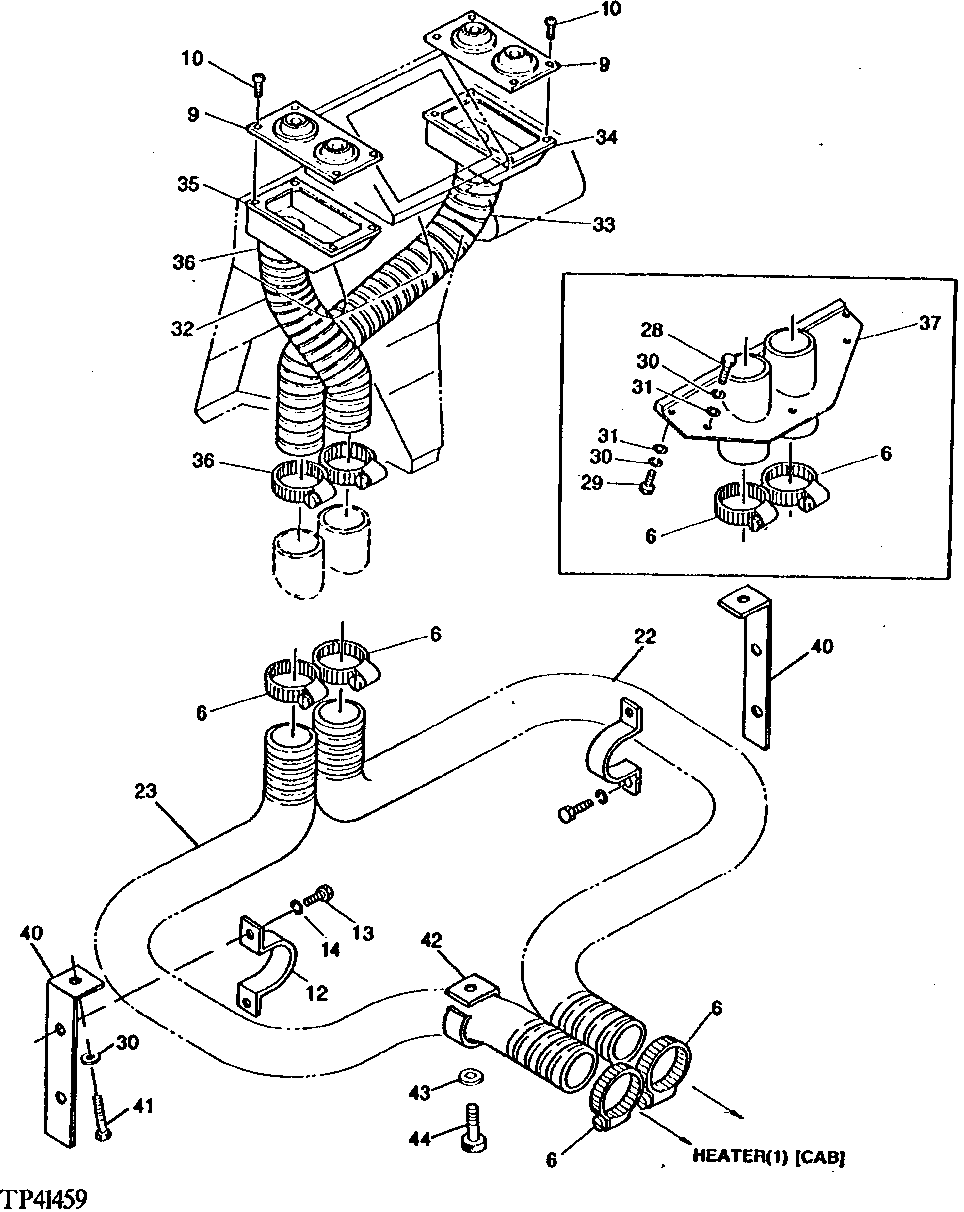

CAB HEATER HOSES

CAB HEATER HOSES

CAB HEATER HOSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB HEATER HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
6	AR62936	4	Clamp	(SUB FOR AR21841, THIS APPLICATION)
9	AT121352	2	Louver	-
10	21M7254	8	Screw	M6 X 16, (SUB FOR AT121858)
12	AT121221	5	Clamp	-
13	19M7162	10	Cap Screw	M8 X 16
14	12M7065	10	Lock Washer	8 mm
22	AT122304	1	Conduit	-
23	AT122304	1	Conduit	(SUB FOR AT122303)
28	19M7402	2	Cap Screw	M10 X 25
29	19M8451	3	Cap Screw	M10 X 14
30	12M7066	5	Lock Washer	10 mm
30	12M7066	2	Lock Washer	10 mm
31	24M7028	3	Washer	10.500 X 20 X 2 mm
32	AT122356	1	Conduit	(SUB FOR AT122355)
33	AT122356	1	Conduit	-
34	AT122449	1	Air Duct	-
35	AT122450	1	Air Duct	-
36	AT145651	4	Clamp	(SUB FOR AR21999, THIS APPLICATION)
37	AT122451	1	Plate	-
40	AT123034	2	Angle	-
41	19M8324	2	Cap Screw	M10 X 16
42	AT123470	1	Clamp	-
43	12M7066	1	Lock Washer	10 mm
44	19M8324	1	Cap Screw	M10 X 16
