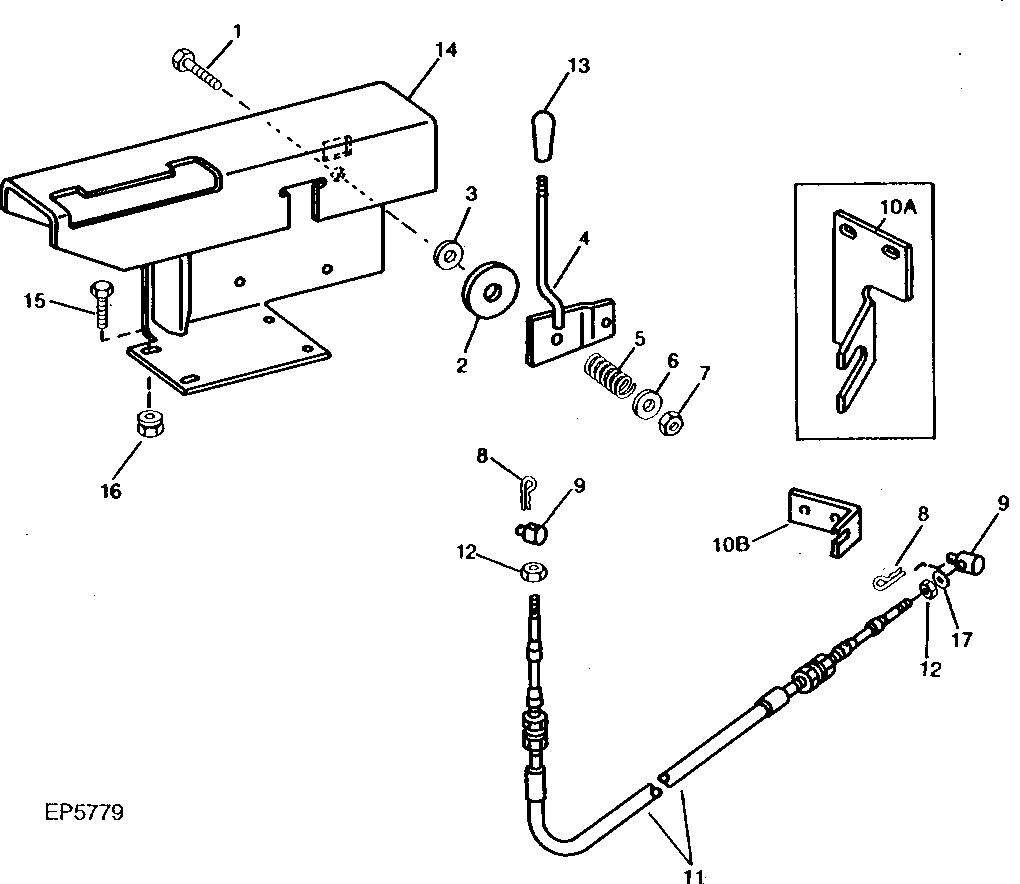

THROTTLE LEVER, CABLE AND ENGINE BRACKET [02B24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7073	1	Cap Screw	M12 X 50
2	AE73445	1	CAP	(SUB FOR AE26824)
3	24H1162	1	Washer	17/32" X 1-1/4" X 0.060"
4	AE40724	1	LEVER	-
5	R58654	1	Spring	-
6	24M7047	1	Washer	13 X 24 X 2.500 MM
7	14M7313	1	Lock Nut	M12
8	J16931	2	Pin	-
9	E79452	1	SWIVEL	AT THROTTLE
9	E52148	1	SWIVEL	AT THROTTLE
9	E79452	1	SWIVEL	AT THROTTLE
9	E52148	1	SWIVEL	AT THROTTLE
9	E52148	1	SWIVEL	AT ENGINE
11	AN152131	1	PUSH PULL CABLE	-
12	14H631	2	Nut	0.190"
13	T48823	1	Knob	-
14	AE44593	1	SUPPORT	-
15	19M7785	4	Screw	M10 X 25 (HS, HEAD MARKED 10.9)
16	E63526	4	Nut	M10
17	24H1287	1	Washer	-
10A	E72369	1	ANGLE	(SUB T123375)
10A	E72369	1	ANGLE	(SUB T123375)
10B	E79451	1	ANGLE	-
10B	E79451	1	ANGLE	-

THROTTLE LEVER, CABLE AND ENGINE BRACKET [02B24]
