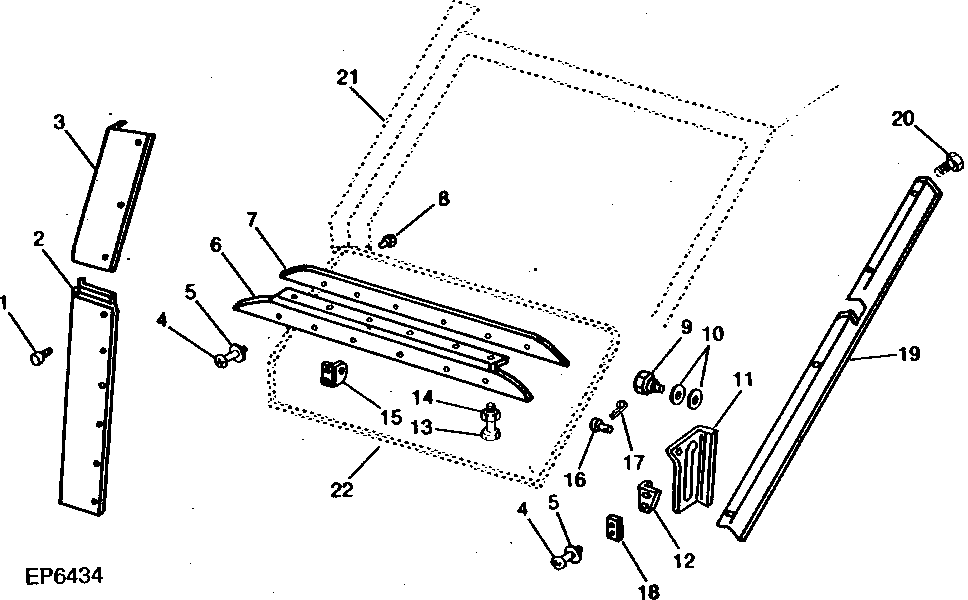

R.H. CAB PANELS AND WINDOW HINGE [02C24]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R52938	14	Cap Screw	1/4" X 3/8"
2	H101117	1	PANEL	-
3	H100509	1	Panel	UPPER
4	R50641	10	Screw	1/4" X 13/16"
5	M40333	10	Lock Nut	1/4"
6	AH100130	1	HINGE	-
7	H101065	1	GASKET	-
8	R50642	10	Washer	0.265" X 0.390" X 0.354"
9	AH100252	2	Knob	-
10	R52921	4	Washer	13/32" X 1" X 3/32"
11	H101069	1	LATCH	REAR
11	H101068	1	LATCH	FRONT (ILLUSTRATED)
12	H101112	1	BRACKET	FRONT
13	19H3072	6	Cap Screw	NO. 10 X 1/2"
14	12H295	6	Lock Washer	4.826 MM (0.190") (SUB 12M7060)
14	12M7060	6	Washer	5.300 MM (0.209")
15	H101113	1	BRACKET	REAR
16	H125313	2	PIN	7.836 X 11.900 MM (0.309" X 0.469") (SUB FOR R50645)
17	R50647	2	Spring Locking Pin	-
18	R50648	2	Gasket	-
19	H99642	1	Panel	R.H.
20	37H196	4	Screw	NO. 8 X 3/8", (SUB 37M7067)
20	37M7067	4	Screw	-
21	AH128234	1	CAB	-
22	H112557	1	WINDOW	UPPER R.H.

R.H. CAB PANELS AND WINDOW HINGE [02C24]
