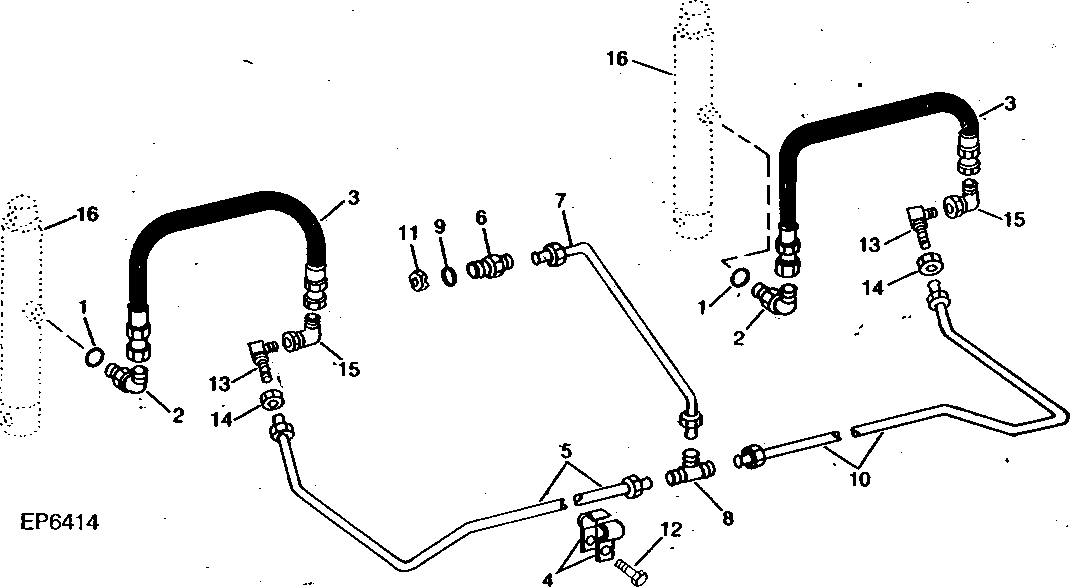

HYDRAULIC LINES (PLATFORM LIFT) [02B10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	2	O-Ring	-
2	AT35121	2	Elbow Fitting	-
3	AR78830	2	HYDRAULIC HOSE	9/16" X 17-1/2" X 9/16"
4	T19539	4	CLAMP	(SUB FOR R31183)
5	AE40793	1	LINE	PRESSURE, L.H.
6	R27237	1	Fitting	-
7	AE33553	1	OIL LINE	PRESSURE
8	E33097	1	Tee Fitting	-
9	R26375	1	O-Ring	-
10	AE40794	1	LINE	PRESSURE, R.H.
11	N126252	1	Orifice	3.96 MM (0.156")HOLE
12	19H1648	2	Cap Screw	3/8" X 3/4" (HS, SAE 8)
13	N111995	2	Elbow Fitting	-
14	R27448	2	Nut	3/4"
15	AT38127	2	Elbow Fitting	-
16	AE36081	2	HYDRAULIC CYLINDER	-
16	AE32374	1	SEAL KIT	(USE WITH AE36081)

HYDRAULIC LINES (PLATFORM LIFT) [02B10]
