Открытый узел

CANOPY AND RISERS [01K16]

CANOPY AND RISERS [01K16]

CANOPY AND RISERS [01K16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

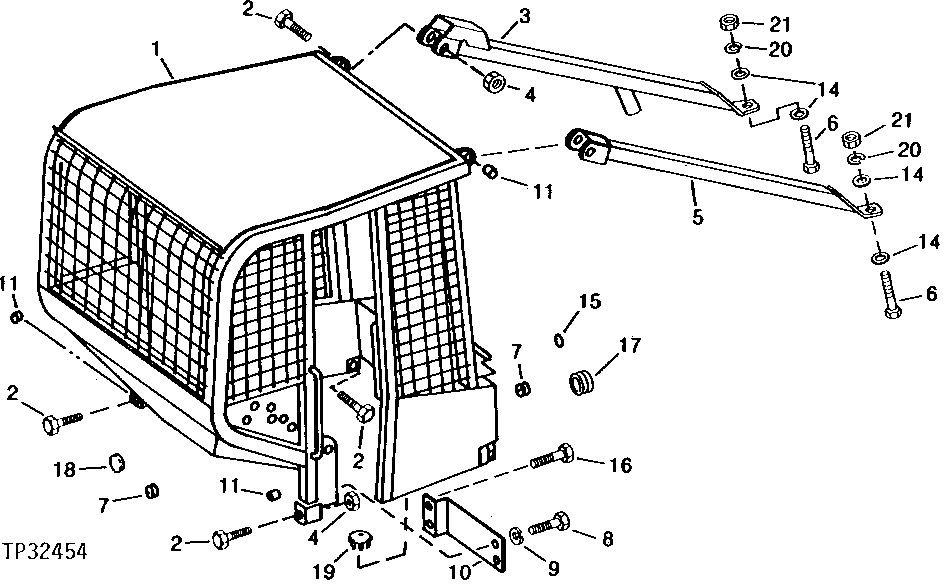

CANOPY AND RISERS [01K16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT72538	1	CANOPY	(WILL ACCEPT SOUND PACKAGE) (SUB AT79101)
1	AT72482	1	CANOPY	(WILL ACCEPT WINDSHIELD AND DOOR) (SUB AT79102)
1	AT79099	1	CANOPY	-
1	AT79099	1	CANOPY	(WILL ACCEPT WINDSHIELD AND DOOR) (SUB FOR AT79101)
1	AT79102	1	CANOPY	(WILL ACCEPT SOUND PACKAGE)
1	AT72612	1	CANOPY	(SUB AT79099)
2	19H3313	4	Cap Screw	1" X 4-1/2"
3	AT46209	1	RISER	LEFT, (SUB AT135992) (ALSO ORDER (2) T75506, 12H234, 14H1048 AND 19H2121)
3	AT135992	1	RISER	-
4	T44249	4	LOCK NUT	-
5	AT46208	1	RISER	RIGHT, (SUB AT141583) (ALSO ORDER (2) T75506, 12H234, 14H1048 AND 19H2121)
5	AT141583	1	RISER	-
6	19H2121	2	CAP SCREW	1" X 2"
7	T47699	3	Grommet	-
8	19H2021	3	Cap Screw	3/8" X 5/8"
9	24H1305	4	Washer	13/32" X 13/16" X 0.065"
10	T50233	1	COVER	-
10	AT82696	1	COVER	-
11	T48912	6	ISOLATOR	-
12	19H2676	1	Cap Screw	3/8" X 1"
13	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
14	T75506	2	Washer	(USE WITH AT46208 AND AT46209)
14	T75506	4	Washer	(USE WITH AT135992 AND AT141583)
15	R53601	1	PLUG	-
16	19H3385	1	Cap Screw	1/2" X 1-1/8"
17	R41439	2	Grommet	-
18	T481T	1	PLUG	-
19	M61266	2	Plug	-
20	12H234	2	LOCK WASHER	1"
21	14H1048	2	Nut	1"
