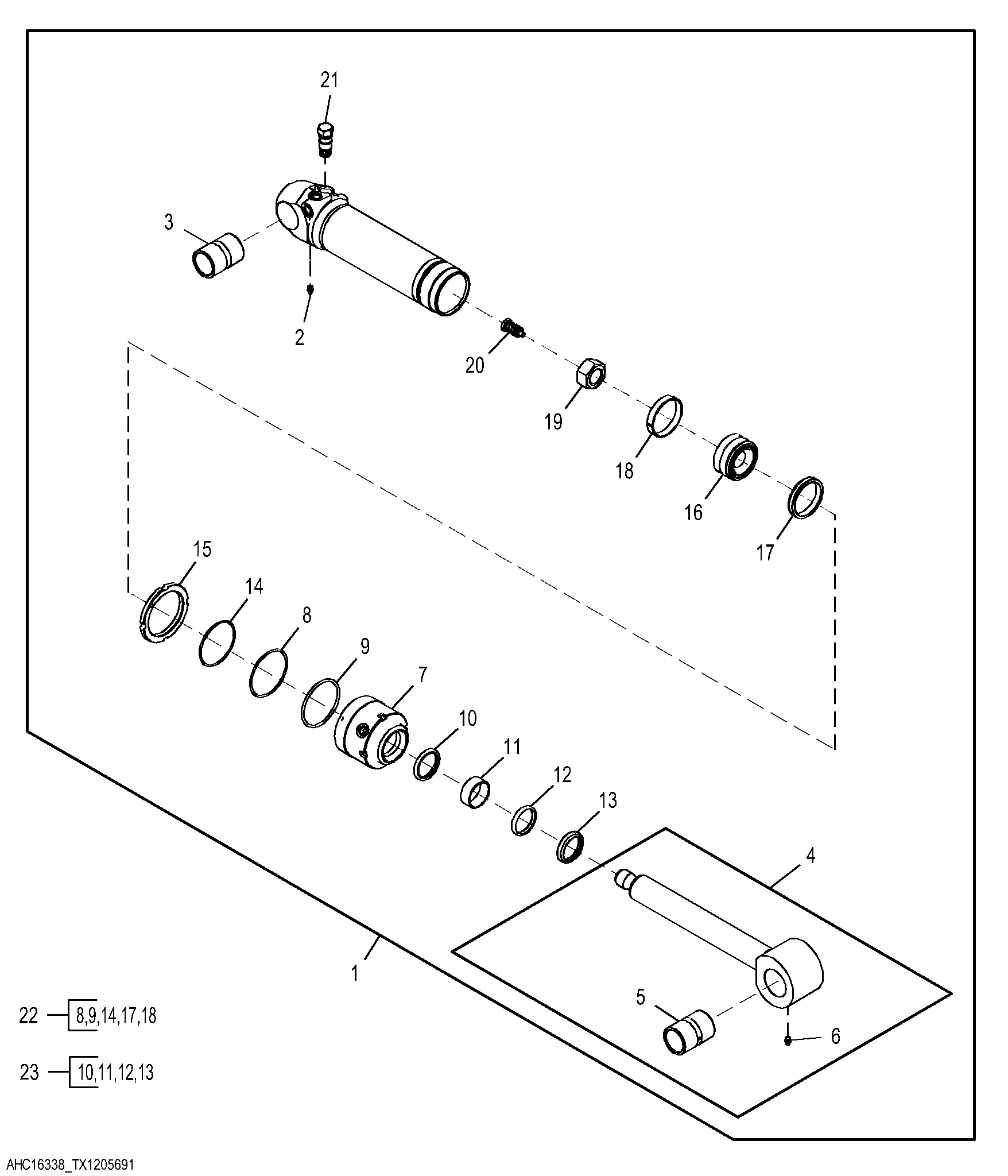

Hydraulic Cylinder Components, 4048 Grapple (48 in)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC16338	1	Hydraulic Cylinder	-
2	JD7798	1	Lubrication Fitting	-
3	HC13292	1	Bushing	-
4	AHC14217	1	Hydraulic Cylinder Rod	-
5	HC13292	1	Bushing	-
6	JD7798	1	Lubrication Fitting	-
7	HC13290	1	Hydr. Cylinder Rod Guide	-
8	H151889	1	Back-Up Ring	-
9	R74657	1	O-Ring	-
10	AH146562	1	Seal	-
11	H152795	1	Wear Ring	-
12	H152204	1	Seal	-
13	AHC10871	1	Seal	-
14	P46129	1	O-Ring	-
15	H151816	1	Nut	-
16	HC13905	1	Piston	ORDER HC16818
16	HC16818	1	Piston	-
17	RE20344	1	Seal	-
18	R81776	1	Wear Ring	-
19	H170541	1	Nut	-
20	AH213394	1	Screw	-
21	AHC14745	1	Hydr./Pilot Control Valve	INCLUDES AT355558
21	AT355558	1	Seal Kit	-
22	AH212096	1	Hydraulic Cylinder Kit	Bore, ORDER AHC19979; INCLUDES H181114, R79101, R83576 AND R91730
22	AHC19979	1	Hydraulic Cylinder Kit	Bore, INCLUDES H181114, R79101, R83576 AND R91730
22	H181114	1	O-Ring	-
22	R79101	1	Back-Up Ring	-
22	R83576	1	O-Ring	-
22	R91730	1	Ring	-
23	AHC16683	1	Hydraulic Cylinder Kit	Rod, INCLUDES AH146558
23	AH146558	1	Seal	-

Hydraulic Cylinder Components, 4048 Grapple (48 in)
