Открытый узел

Pilot Plumbing, Base

Pilot Plumbing, Base

Pilot Plumbing, Base

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

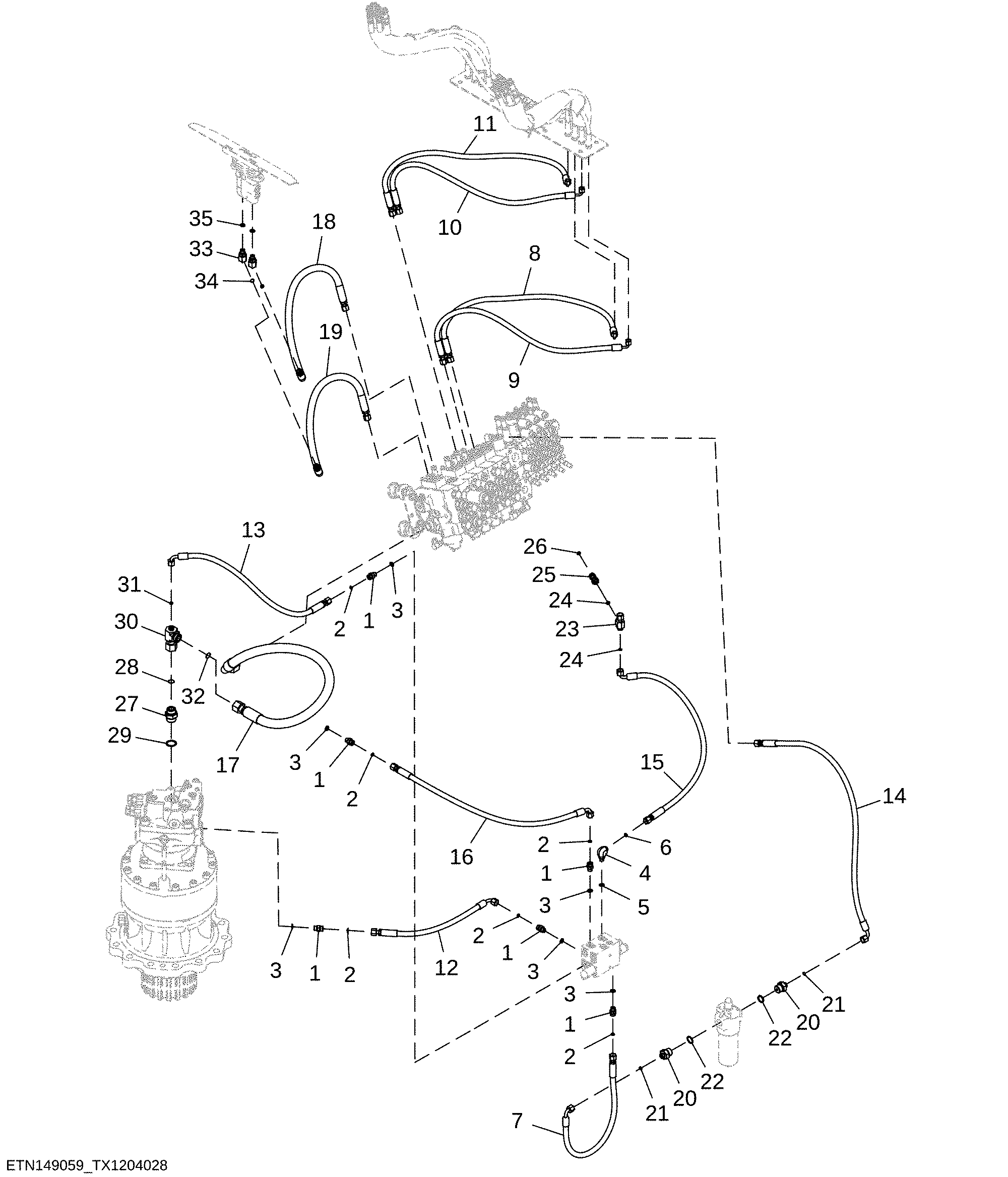

Pilot Plumbing, Base

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H3160	6	Adapter Fitting	-
2	T77613	6	O-Ring	-
3	R26448	6	O-Ring	-
4	38H3004	1	Adapter Fitting	-
5	R26448	1	O-Ring	-
6	T77613	1	O-Ring	-
7	AT363473	1	Hydraulic Hose	Inline Filter to Shut Off Valve
8	AT413524	1	Hydraulic Hose	From Main Control Valve
9	AT413524	1	Hydraulic Hose	From Main Control Valve
10	AT413524	1	Hydraulic Hose	From Main Control Valve
11	AT413524	1	Hydraulic Hose	From Main Control Valve
12	AT413525	1	Hydraulic Hose	Shut Off Valve to Swing Motor
13	AT413526	1	Hydraulic Hose	Shut Off Valve to Swing Motor
14	AT413528	1	Hydraulic Hose	Main Control Valve to Inline Filter
15	AT413539	1	Hydraulic Hose	To Shut Off Valve
16	AT413539	1	Hydraulic Hose	To Shut Off Valve
17	AT437807	1	Hydraulic Hose	Main Control Valve to Swing Motor
18	AT442375	1	Hydraulic Hose	Main Control Valve to Swing Pedal Valve
19	AT442375	1	Hydraulic Hose	Main Control Valve to Swing Pedal Valve
20	38H1338	2	Adapter Fitting	-
21	T77613	2	O-Ring	-
22	U12547	2	O-Ring	-
23	38H5105	1	Tee Fitting	-
24	T77613	2	O-Ring	-
25	T346793	1	Orifice	Pilot End Cap
26	T77613	1	O-Ring	-
27	38H1194	1	Adapter Fitting	-
28	T77858	1	O-Ring	-
29	R29936	1	O-Ring	-
30	38H1446	1	Tee Fitting	-
31	T77613	1	O-Ring	-
32	T77858	1	O-Ring	-
33	38H1045	2	Elbow Fitting	-
34	T77613	2	O-Ring	-
35	R26448	2	O-Ring	-
