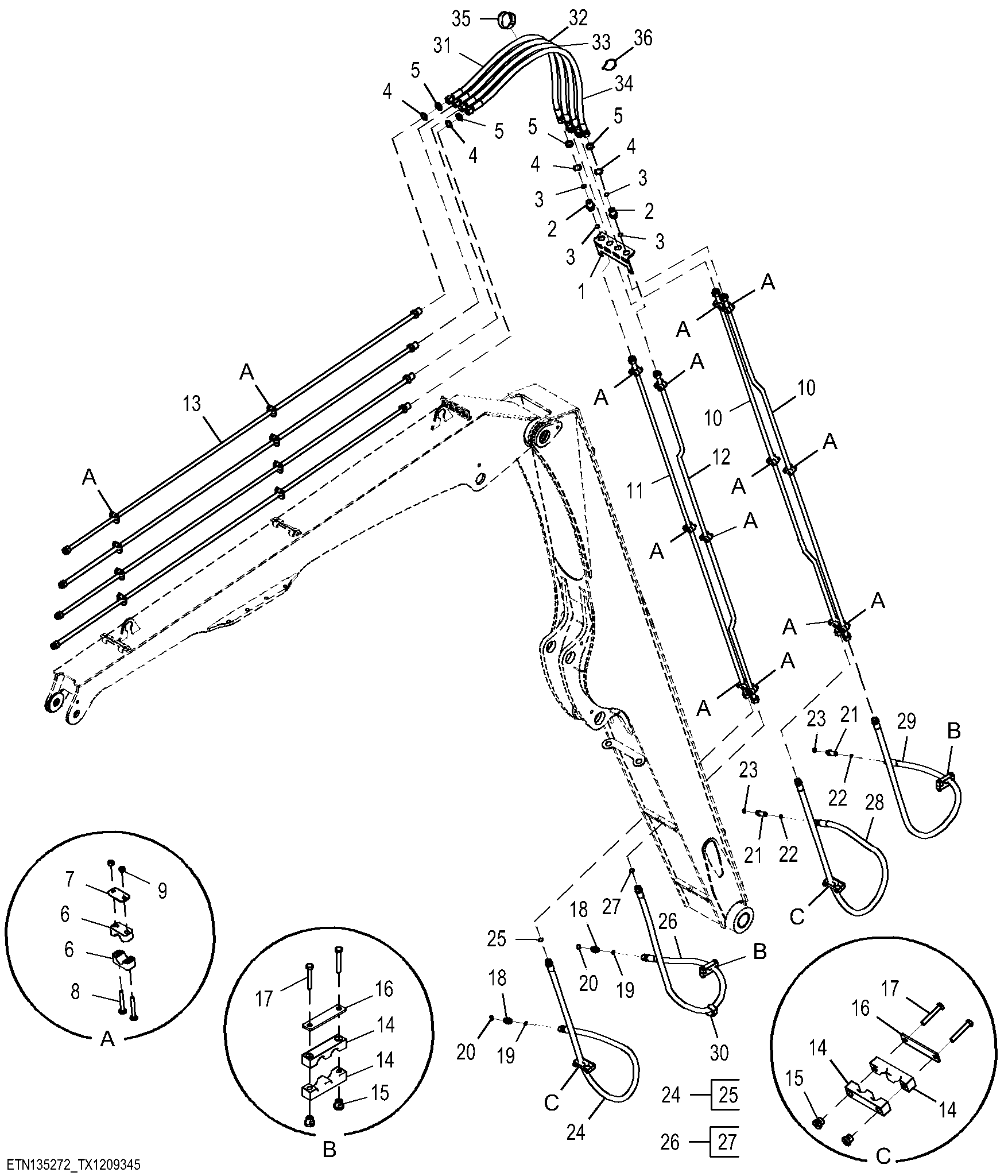

Grapple Plumbing ( - 342645)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT531994	1	Bracket	SUB FOR AT487997, AT521192
2	38H5220	1	Adapter Fitting	-
3	T76938	2	O-Ring	-
4	24H1520	8	Washer	1-15/32" X 2" X 0.105"
5	T78715	8	Nut	-
6	T162004	40	Clamp	-
7	T162005	20	Strap	-
8	03M7224	40	Bolt	M8 X 65
9	14M7273	40	Nut	M8
10	AT449425	2	Oil Tube	-
11	AT443975	1	Oil Tube	-
12	AT460571	1	Oil Tube	-
13	AT492181	4	Oil Tube	-
14	T353406	8	Hose Clamp	-
15	T392052	8	Nut	-
16	T327830	4	Plate	-
17	19M7742	8	Cap Screw	M10 X 65
18	38H1163	1	Adapter Fitting	-
19	T77858	1	O-Ring	-
20	U12547	1	O-Ring	-
21	38H1214	1	Adapter Fitting	-
22	T77932	1	O-Ring	-
23	R26906	1	O-Ring	-
24	AT472665	1	Hydraulic Hose	-
25	T76938	1	O-Ring	-
26	AT472665	1	Hydraulic Hose	-
27	T76938	1	O-Ring	-
28	AT472664	1	Hydraulic Hose	-
29	AT472664	1	Hydraulic Hose	-
30	T238029	1	Adjusting Strap	-
31	AT487998	1	Hydraulic Hose	-
32	AT487998	1	Hydraulic Hose	-
33	AT487998	1	Hydraulic Hose	-
34	AT487998	1	Hydraulic Hose	-
35	T238029	3	Adjusting Strap	-
36	H77698	1	Tie Band	-
