Console Controls, Delimber (381571 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT513447	1	Control Console	-
2	T196077	8	Nut	-
3	T148409	2	Nut	-
4	T148411	2	Nut	-
5	T233661	1	Label	HVAC Controls
6	AT195301	1	Switch	Starter
7	AT195302	1	Key	-
8	AT347137	1	Toggle/Rocker Switch	Pilot Enable Switch
9	AT467543	1	Toggle/Rocker Switch	Throttle Hold Mode (OFF -ON - AUTO)
10	AT467551	1	Toggle/Rocker Switch	Assembly Stabilizer Control
11	AT467548	2	Toggle/Rocker Switch	Stabilizer Switch, RH
12	AT467549	2	Toggle/Rocker Switch	Stabilizer Switch, LH
13	AT467544	1	Toggle/Rocker Switch	Work Light Switch
14	AT467547	1	Toggle/Rocker Switch	Washer
15	AT467546	1	Toggle/Rocker Switch	Wiper
16	AT467545	1	Toggle/Rocker Switch	A/C Switch
17	AT471493	1	Switch	HVAC Controls
18	AL76568	3	Knob	INCLUDES L78497, L76805, L76804
18	L76804	1	Knob	-
18	L76805	1	Insert	-
18	L78497	1	Insert	-
19	RE46742	1	Control	Temperature
20	GY20126	2	Socket Outlet	-
21	19M7786	4	Screw	M10 X 30
22	19M7775	5	Screw	M6 X 16
23	T233671	1	Bulkhead Wiring Harness	-
24	24M7296	2	Washer	10.500 X 30 X 2.500 mm
25	24M7139	2	Washer	6.400 X 18 X 1.600 mm
26	M115279	4	Plug	-
27	-	1	Part 30	MAKE FROM T59938, CTL 690mm (2.26ft)
28	T157172	1	Label	Key Start
29	-	2	Part 32	MAKE FROM T58056, CTL 366mm (1.20ft)
30	T209627	1	Clamp	-
31	R44165	2	Lock Nut	-
32	R39554	1	Switch	Push Button Start Switch
33	T55501	1	Cap	-
34	AT340550	1	Potentiometer	Engine Speed
35	AT312606	1	Sensor	-
36	T218622	1	Label	Hand Throttle
37	T226427	1	Washer	-
38	R78035	1	Push Nut	-
39	14M7397	1	Lock Nut	M6
40	M111583	1	Plug	-
41	H77698	1	Tie Band	-
42	AT481946	1	Fuse Box	Components On Separate Page, ORDER AT519622
42	AT519622	1	Fuse Box	Components On Separate Page
43	AT451691	2	Bracket	-
44	19M7862	4	Screw	M6 X 20
45	T355668	1	Panel	-
46	AT325667	1	Knob	-
47	-	1	Part 51	MAKE FROM T59938, CTL 82.3mm (0.27ft)
48	R44302	5	Tie Band	-
49	H77698	1	Tie Band	-
50	19M8553	4	Screw	M6 X 16
51	R44342	1	Nut	-
52	24H1441	1	Washer	1-1/64" X 1-1/2" X 0.048"
53	R44302	2	Tie Band	-
54	T186793	1	Label	Gray Circle
55	T332843	1	Label	Right Hand (RH) Joystick Delimber, Circle Saw
56	T332844	1	Label	Left Hand (LH) Joystick Button Configuration
57	AT508609	1	Cab Wiring Harness	Components On Separate Page
58	H77698	3	Tie Band	-
59	-	1	Part 63	MAKE FROM T58056, CTL 366mm (1.20ft)

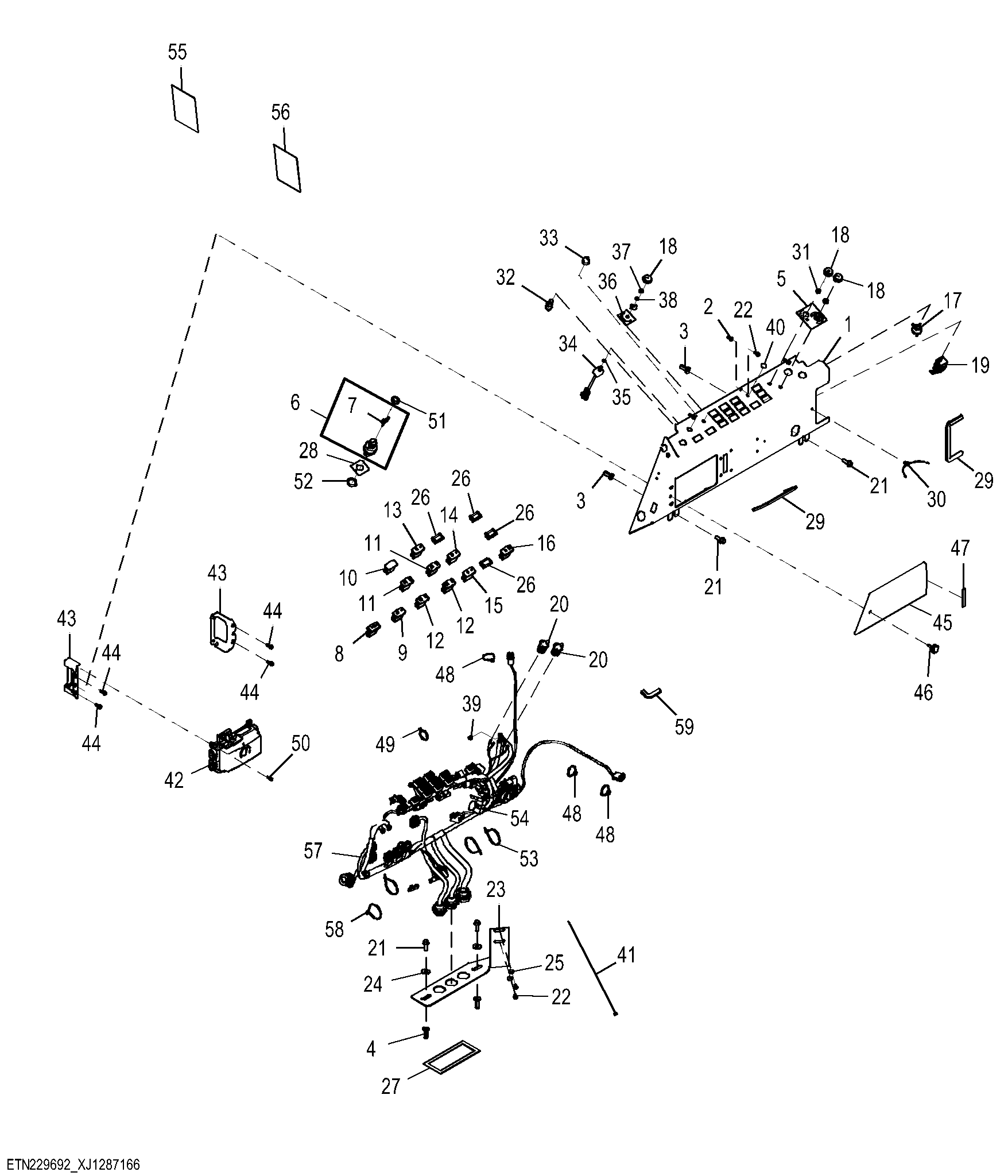

Console Controls, Delimber (381571 - )
