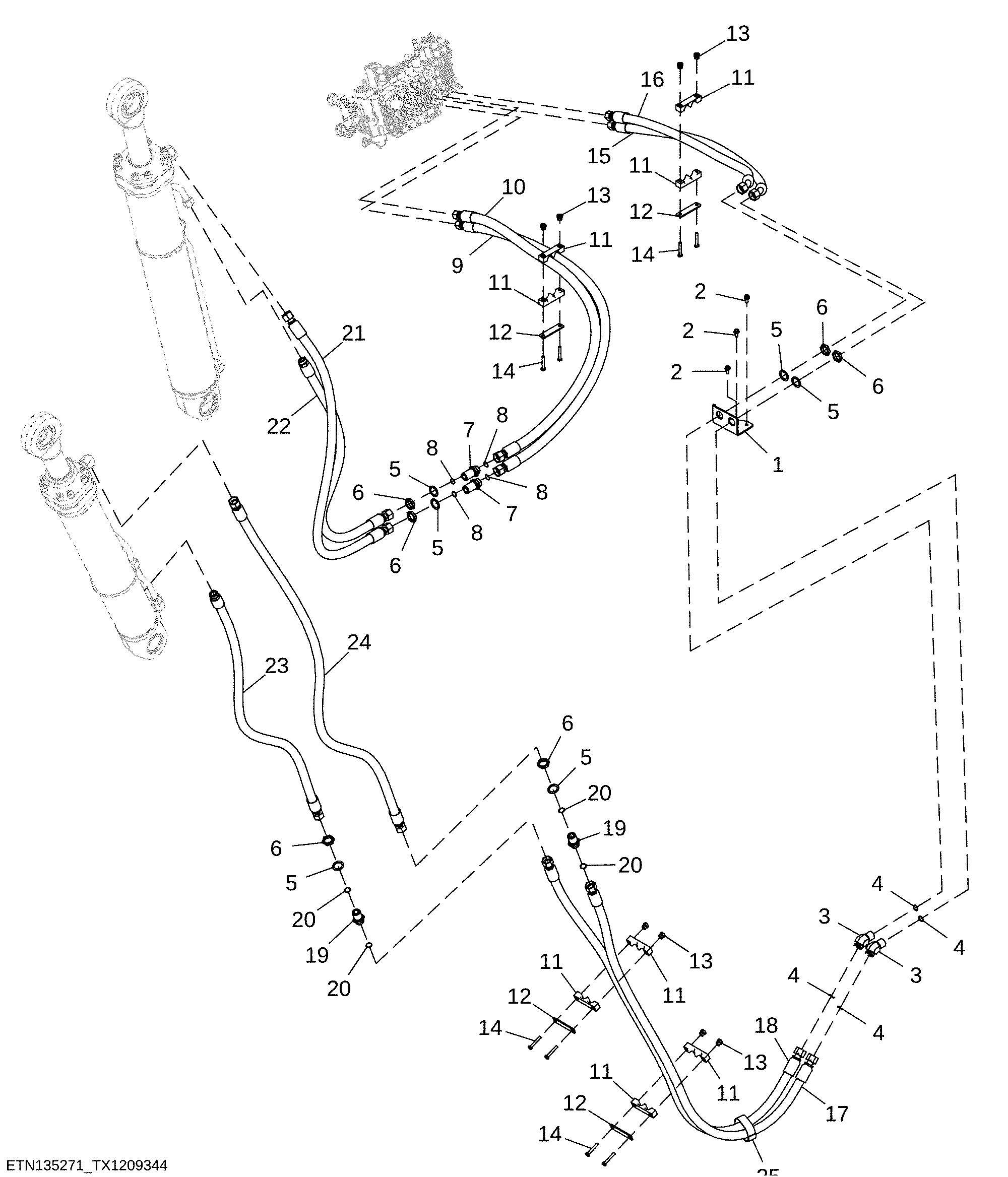

Boom and Jib Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T429830	1	Bracket	Jib, SUB FOR T375675
2	19M7785	3	Screw	M10 X 25
3	38H5509	2	Adapter Fitting	-
4	T76938	4	O-Ring	-
5	24H1520	6	Washer	1-15/32" X 2" X 0.105"
6	38H5095	6	Nut	1-7/16"
7	T460004	2	Fitting	SUB FOR F125340
8	T76938	4	O-Ring	-
9	AT467958	1	Hydraulic Hose	Main Control Valve to Fixed Heel Cylinder
10	AT462980	1	Hydraulic Hose	Main Control Valve to Fixed Heel Cylinder
11	T357783	8	Hose Clamp	-
12	T327830	4	Plate	-
13	T392052	8	Nut	-
14	19M7742	8	Cap Screw	M10 X 65
15	AT448613	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
16	AT449373	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
17	AT460700	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
18	AT460700	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
19	38H5220	2	Adapter Fitting	-
20	T76938	4	O-Ring	-
21	AT463344	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
22	AT449459	1	Hydraulic Hose	Fabricate Main Control Valve to Fixed Heel Cylinder
23	AT460683	1	Hydraulic Hose	Main Control Valve to Fixed Heel Cylinder
24	AT460684	1	Hydraulic Hose	Main Control Valve to Fixed Heel Cylinder
25	T256668	1	Adjusting Strap	-
