Открытый узел

Stabilizer Cylinder Components

Stabilizer Cylinder Components

Stabilizer Cylinder Components

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

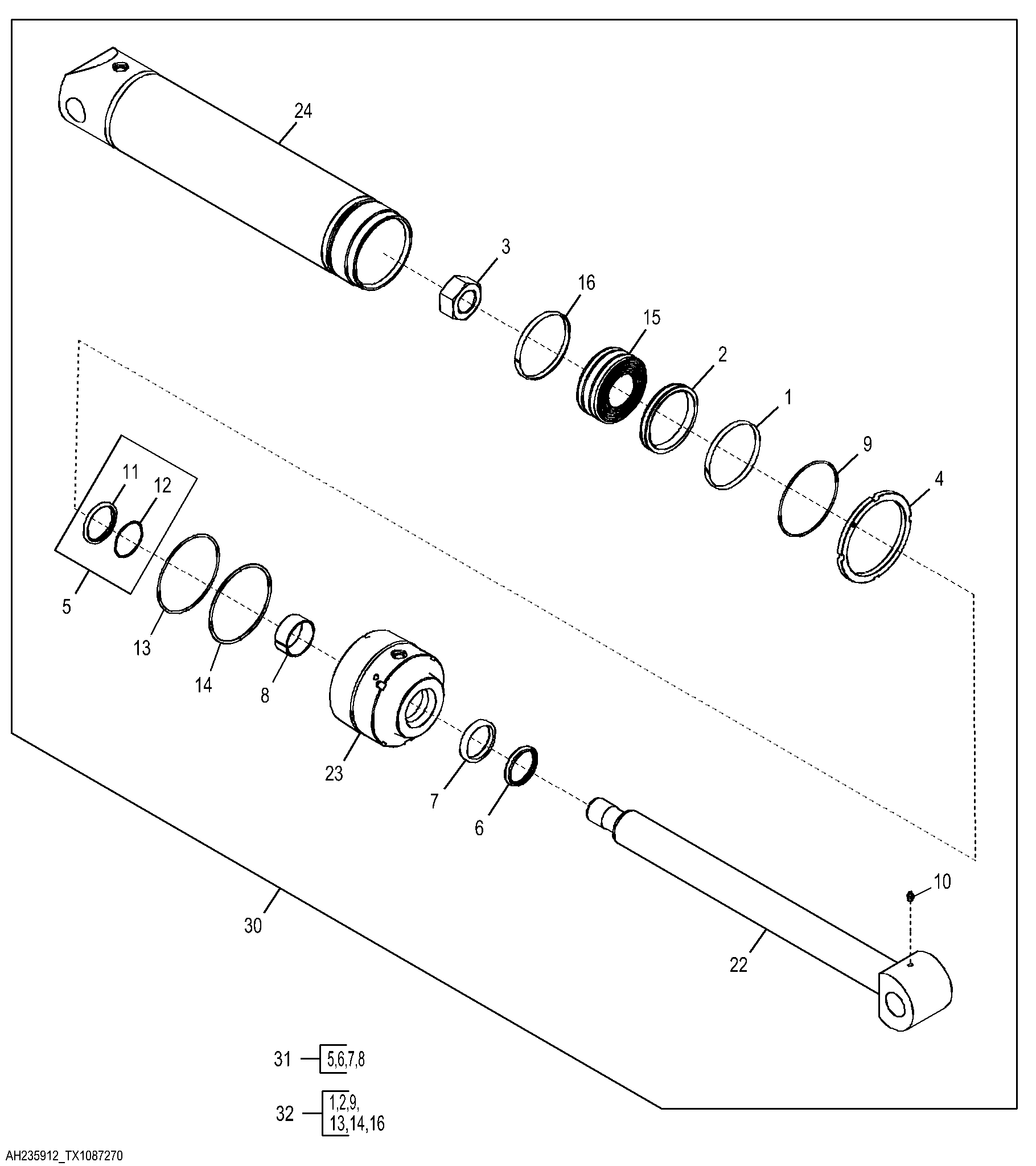

Stabilizer Cylinder Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H170140	1	Wear Ring	-
2	RE25102	1	Seal	-
3	H210206	1	Nut	-
4	H232267	1	Nut	-
5	AH150932	1	Seal	-
6	AH150933	1	Seal	-
7	H158436	1	Seal	-
8	H158437	1	Wear Ring	-
9	T56238	1	O-Ring	-
10	JD7798	1	Lubrication Fitting	-
11	-	1	Part 11	-
12	-	1	Part 12	-
13	R78818	1	Back-Up Ring	-
14	-	1	Part 14	-
15	H234920	1	Piston	-
16	R85192	1	Wear Ring	-
22	AHC10108	1	Rod	NLA; ORDER AHC17379
22	AHC17379	1	Rod	-
23	HC10176	1	Hydr. Cylinder Rod Guide	-
24	AHC10652	1	Hydraulic Cylinder Barrel	-
30	F125923	1	Cylinder	Stabilizer Cylinder, NLA; ORDER AHC16491; ALSO ORDER AT476754, AT383141, AT380901 AND Hydralics Fittings and Hardware
30	AHC16491	1	Hydraulic Cylinder	Stabilizer Cylinder, SUB FOR AH235912
30	AT476754	1	Valve	Other Required Part Listed on Separate Page
30	AT383141	1	Hydraulic Hose	Other Required Part Listed on Separate Page
30	AT380901	1	Oil Tube	Other Required Part Listed on Separate Page
31	AHC16724	1	Hydraulic Cylinder Kit	Rod Seal Kit, SUB FOR AH156466; INCLUDES AH150932, AH150933, AHC11455, H158436 AND H158437
31	AHC11455	1	Seal	-
32	AHC20315	1	Hydraulic Cylinder Kit	Bore Seal Kit, SUB FOR AH234770; INCLUDES E80224, H170140, H170544, R78818, R85192, RE25102, T38485 AND T56238
32	E80224	1	O-Ring	-
32	H170544	1	Ring	-
32	T38485	1	O-Ring	-
