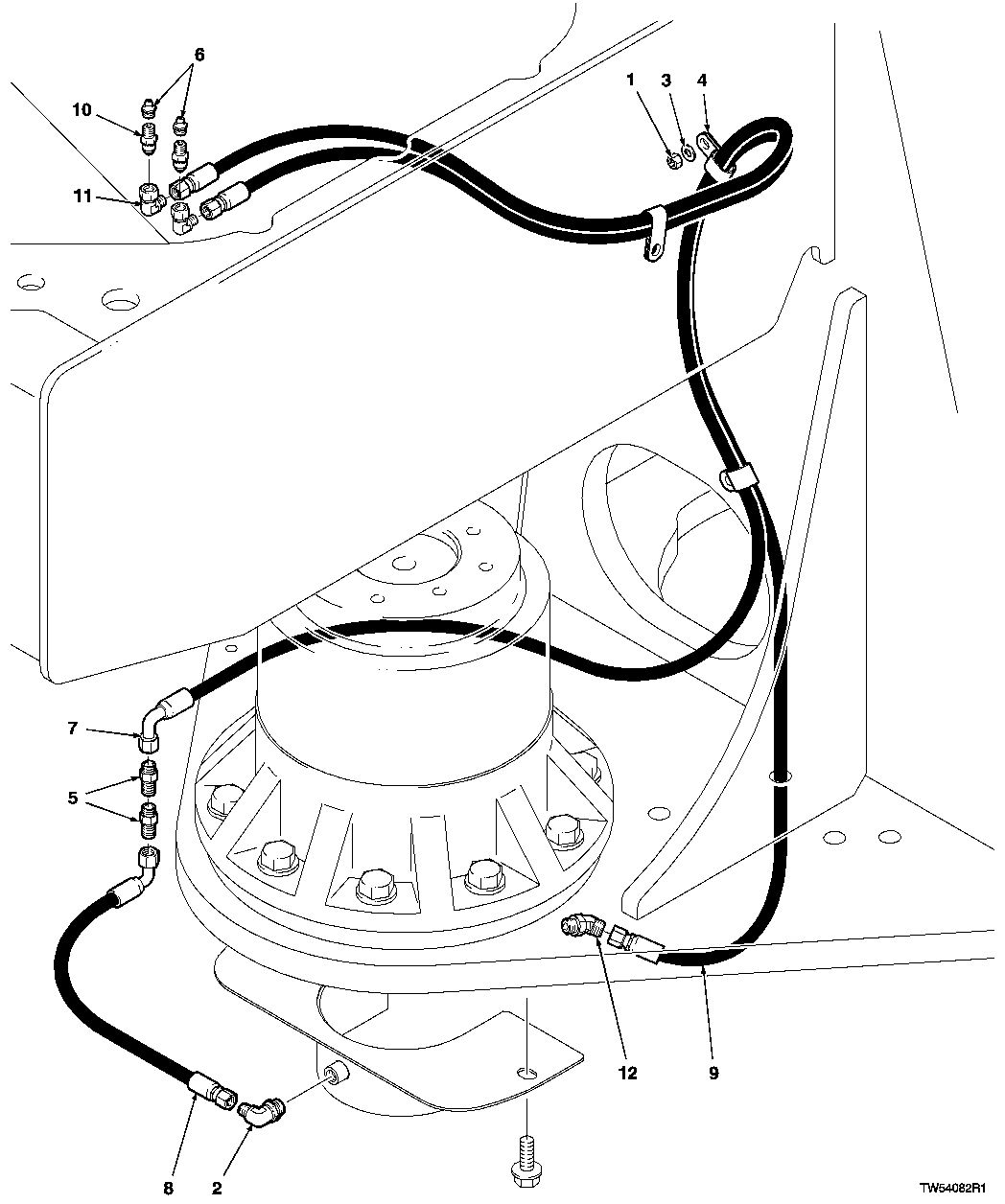

SWING SYSTEM - GREASE LINES (SN -167281)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	3	Nut	M10
2	810273500	1	Elbow Fitting	-
3	24M7433	3	Washer	10.500 X 20 X 2 mm
4	AH97280	3	Clip	(SUB FOR F121081)
5	X4-4FTX-S	2	Adapter Fitting	(SUB FOR 810578200 AND T36253)
6	JD7759	2	Lubrication Fitting	(SUB FOR 810000100)
7	811770400	1	Hydraulic Hose	-
8	811926900	1	Hydraulic Hose	-
9	F125738	1	Hydraulic Hose	Fabricate
10	R35352	2	Fitting	(SUB FOR 810280700)
11	AH89069	2	Elbow Fitting	(SUB FOR 810640100)
12	M86661	1	Elbow Fitting	(SUB FOR 810301600)

SWING SYSTEM - GREASE LINES (SN -167281)

Нет текстового описания
