Открытый узел

LOWER FRAME (SN -179717)

LOWER FRAME (SN -179717)

LOWER FRAME (SN -179717)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

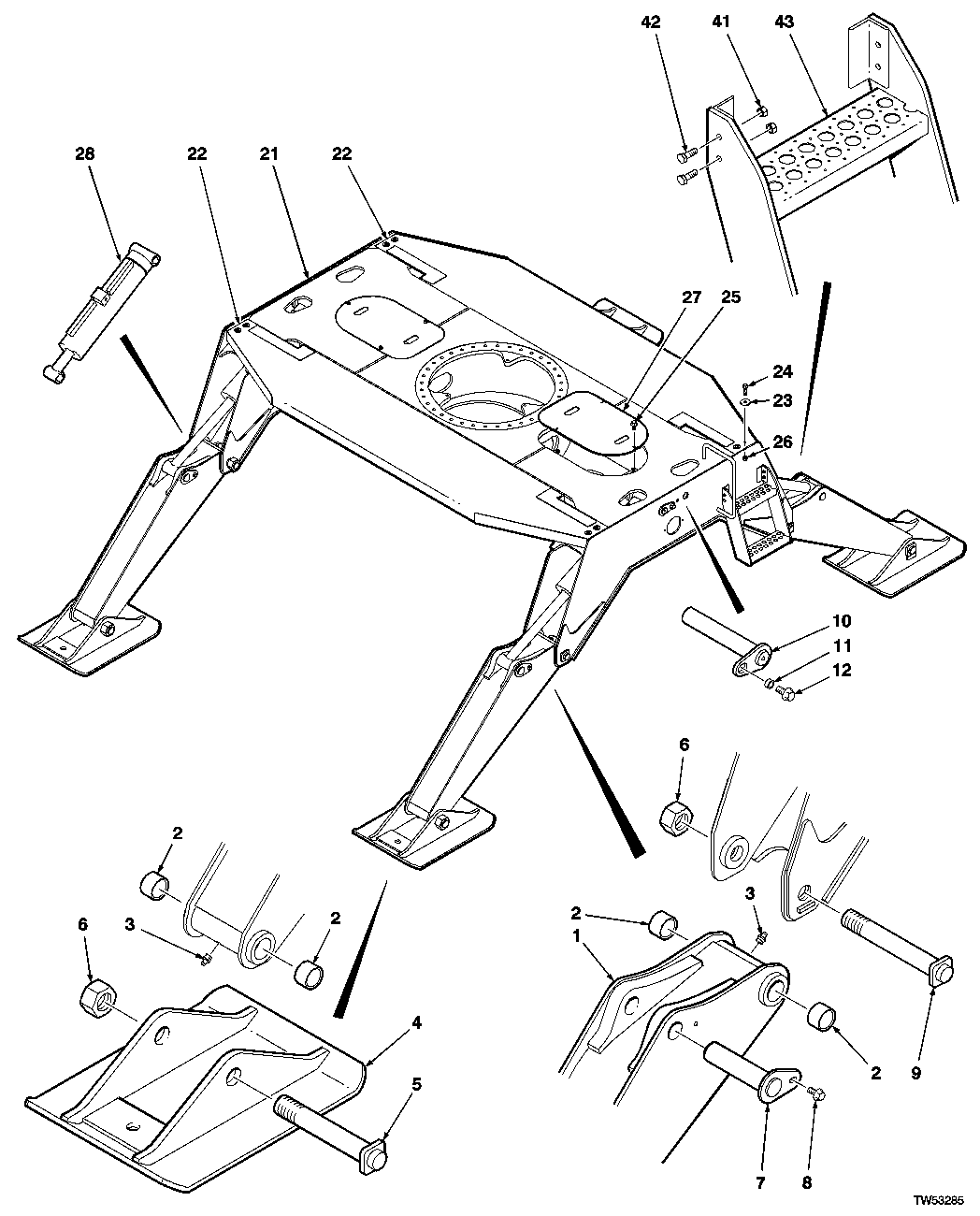

LOWER FRAME (SN -179717)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT350953	4	Stabilizer	ORDER AT454559
1	-	4	Part 1	(ORDER <service-part qty="1">AT350953</service-part>)INCLUDES BUSHING ( <service-part>F391048</service-part> AND <service-part>F399177</service-part > NLA)
2	F383624	16	Bushing	-
3	JD7759	8	Lubrication Fitting	(SUB FOR 810000100)
4	-	4	Part 5	(ORDER AT350976)( 827565400 NLA)
4	-	4	Part 6	(ORDER AT350976)( F399178 NLA)
5	827500400	4	Pin	-
6	U43399	8	Lock Nut	(SUB FOR F123618)
7	827619100	4	Pin	-
8	19M7788	4	Screw	M12 X 25
9	AT516959	4	Pin	SUB FOR F390054
10	F390052	4	Pin	-
11	700041400	4	Spacer	-
12	19M8709	4	Screw	-
21	-	1	Part 15	(F399212 NLA, FURNISH AT337318 - CA) (SUB FOR F389346)
22	AT350975	2	Platform	(SUB FOR F390059 OR F399211)
23	T20217	8	Washer	-
24	19M7791	16	Bolt	M12 X 40
25	19M7788	6	Screw	M12 X 25
26	14M7401	16	Lock Nut	M12
27	T230607	2	Plate	-
27	T239566	2	Plate	(SUB FOR F390363 OR F399054)
28	-	4	Part 23	SEE INDEX: STABILIZER CYLINDER
41	14M7518	8	Flange Nut	M10
42	19M7786	8	Screw	M10 X 30
43	F389281	2	Ladder	-
