HYDRAULIC SYSTEM - RETURN LINES (SN 175662-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	2	Nut	M10
2	24M7433	2	Washer	10.500 X 20 X 2 mm
3	38H1002	1	Tee Fitting	-
4	T76938	2	O-Ring	-
5	38H1008	1	Elbow Fitting	-
6	T78612	1	O-Ring	-
7	U13639	1	O-Ring	-
8	38H1021	1	Tee Fitting	-
9	38H1034	1	Tee Fitting	-
10	38H1037	1	Elbow Fitting	-
11	R29936	1	O-Ring	-
12	38H1050	1	Elbow Fitting	-
13	38H1163	1	Adapter Fitting	-
14	T77858	1	O-Ring	-
15	U12547	1	O-Ring	-
16	38H1165	1	Adapter Fitting	-
17	810112500	1	Plug	-
18	810368600	1	ELBOW-45 DEG. -	-
19	810397000	1	ELBOW - 45 DEG	-
20	810436500	1	Plug	-
21	810654000	2	Clamp	-
22	810949200	2	Clamp	-
23	811604100	1	Adapter Fitting	-
24	811855200	1	Check Valve	-
25	AT363944	1	Hydraulic Hose	-
26	AT363948	1	Hydraulic Hose	-
27	F125288	1	Hydraulic Hose	-
28	F123957	1	Hydraulic Hose	-
29	F125042	1	Hydraulic Hose	-
30	F125147	1	Hydraulic Hose	-
31	F124034	1	Hydraulic Hose	-
32	F125047	1	Hydraulic Hose	-
33	F124293	1	Fitting	(ORDER TY22331)(CTL 10')
34	F125047	1	Hydraulic Hose	-
35	F125288	1	Hydraulic Hose	-
36	F281272	1	Structural Tube	-
37	-	1	Part 37	(MAKE FROM TY22331)(CTL 10')

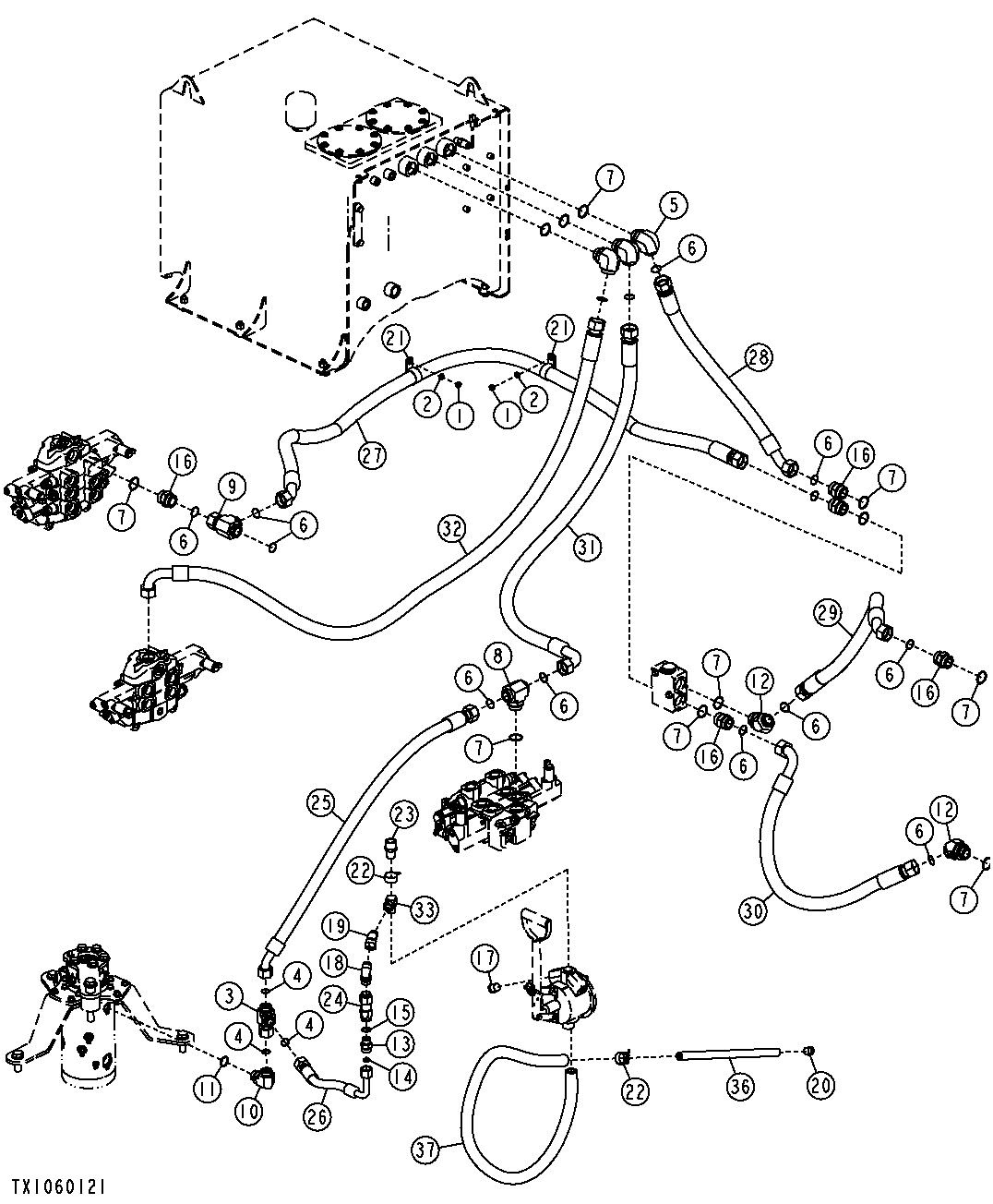

HYDRAULIC SYSTEM - RETURN LINES (SN 175662-)
