HYDRAULIC SYSTEM - RETURN LINES (SN 167282-175661)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	2	Nut	M10
2	24M7433	2	Washer	10.500 X 20 X 2 mm
3	38H1008	1	Elbow Fitting	-
4	T78612	1	O-Ring	-
5	U13639	1	O-Ring	-
6	38H1021	1	Tee Fitting	-
7	38H1034	1	Tee Fitting	-
8	38H1050	1	Elbow Fitting	-
9	38H1163	1	Adapter Fitting	-
10	T77858	1	O-Ring	-
11	U12547	1	O-Ring	-
12	38H1165	1	Adapter Fitting	-
13	38H1493	1	Elbow Fitting	-
14	R29936	1	O-Ring	-
15	T76938	1	O-Ring	-
16	X05CP-10	1	Fitting Plug	-
17	810368600	1	ELBOW-45 DEG. -	-
18	AT28379	1	Fitting	-
19	810436500	1	Plug	-
20	810654000	2	Clamp	-
21	810949200	2	Clamp	-
22	X30182-16-16	1	Fitting	-
23	811855200	1	Check Valve	-
24	F123957	1	Hydraulic Hose	Fabricate
25	F124034	1	Hydraulic Hose	Fabricate
26	F124293	1	Fitting	-
27	F125042	1	Hydraulic Hose	Fabricate
28	F125043	1	Hydraulic Hose	Fabricate
29	F125047	1	Hydraulic Hose	Fabricate
30	F125147	1	Hydraulic Hose	Fabricate
31	F125288	1	Hydraulic Hose	Fabricate
32	F125305	1	Hydraulic Hose	Fabricate
33	F281272	1	Structural Tube	-
34	-	1	Part 34	ORDER TY22331, CTL 10'

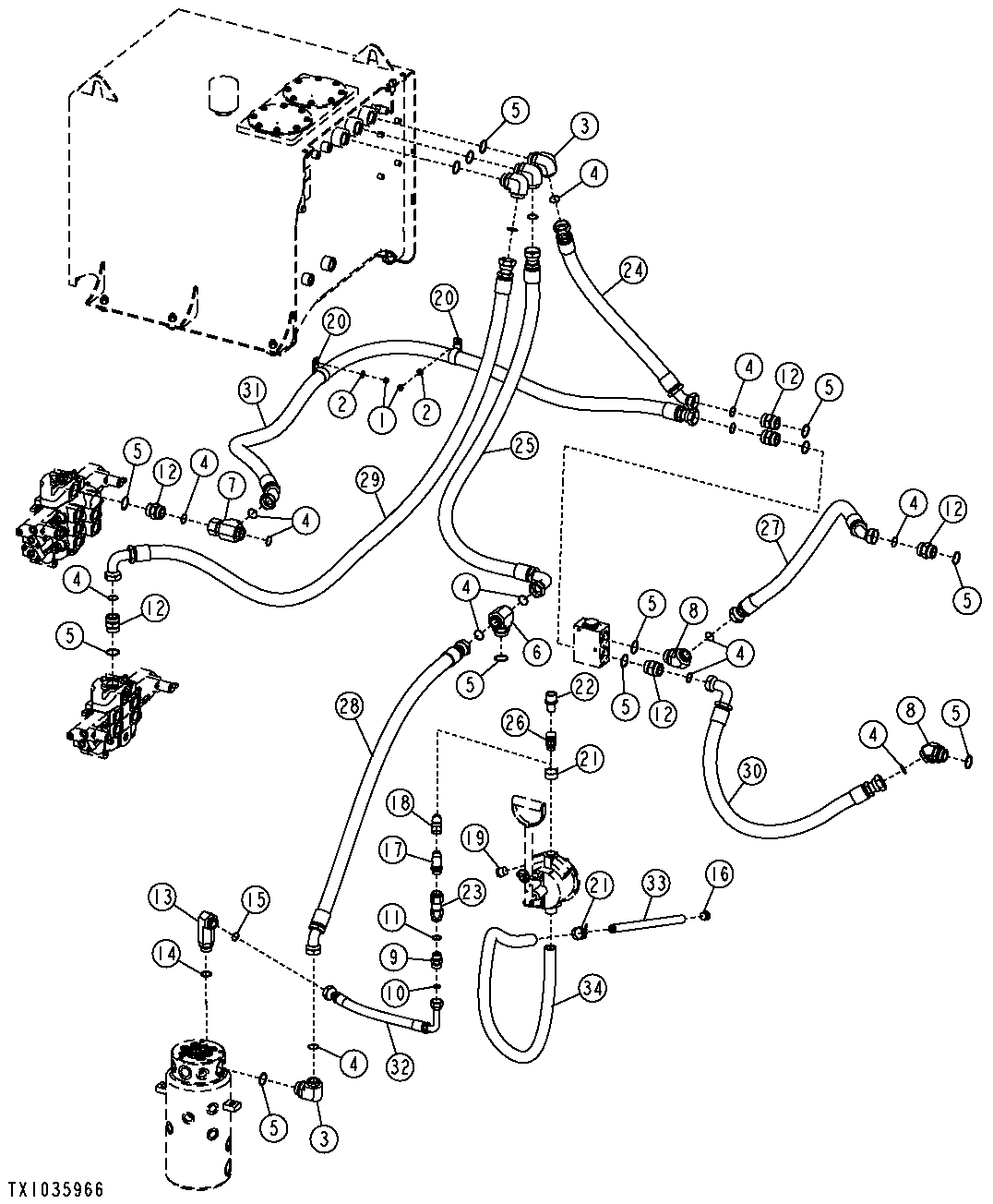

HYDRAULIC SYSTEM - RETURN LINES (SN 167282-175661)
