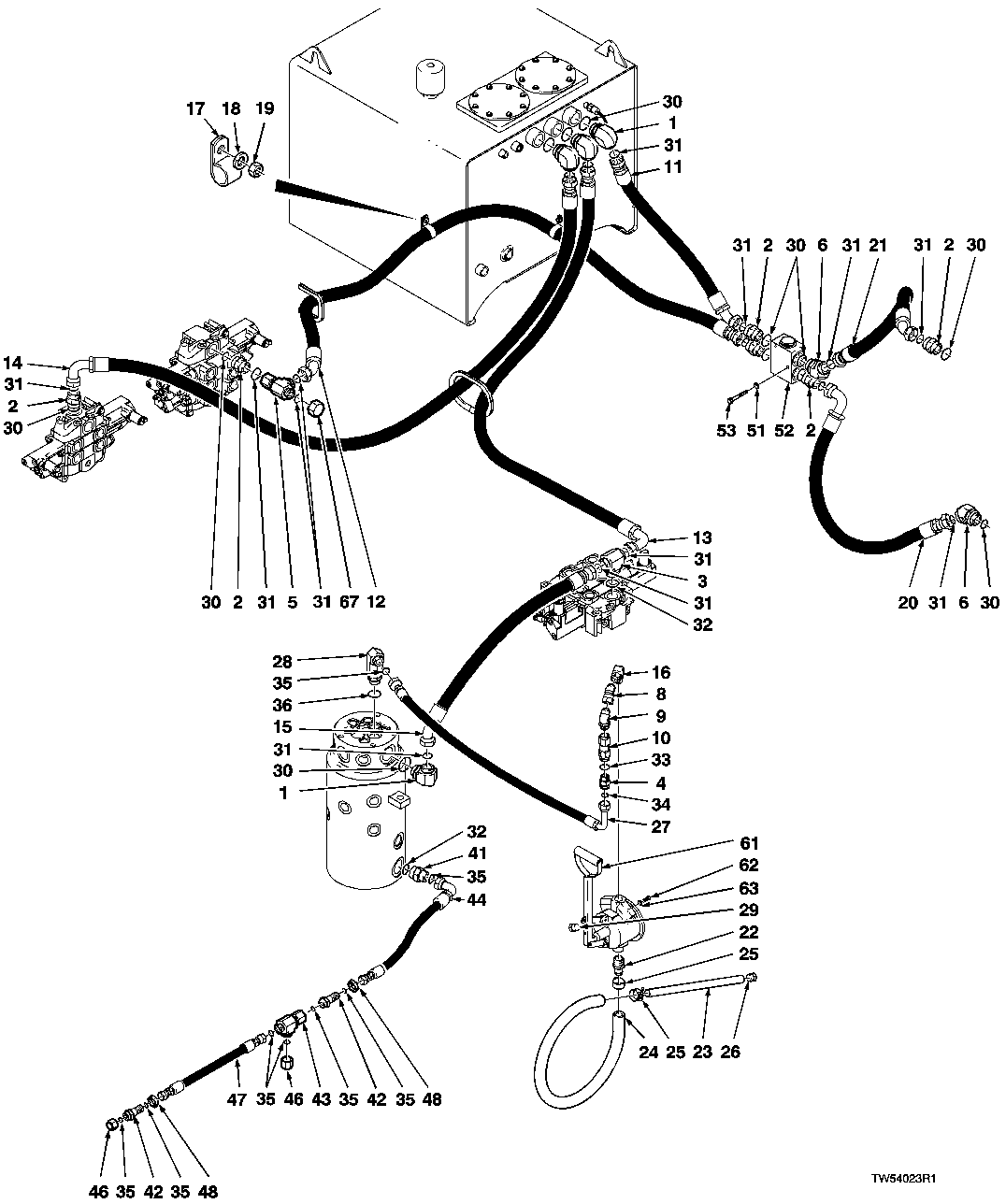

HYDRAULIC SYSTEM - RETURN LINES (SN -167281)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1008	4	Elbow Fitting	-
2	38H1165	6	Adapter Fitting	-
3	38H1021	1	Tee Fitting	-
4	38H1163	1	Adapter Fitting	-
5	38H1034	1	Tee Fitting	-
6	38H1050	2	Elbow Fitting	-
8	AT28379	1	Fitting	SUB FOR 810397000
9	810368600	1	ELBOW-45 DEG. -	-
10	811855200	1	Check Valve	-
11	F123957	1	Hydraulic Hose	Fabricate
12	F125288	1	Hydraulic Hose	Fabricate
13	F124034	1	Hydraulic Hose	Fabricate
14	F125047	1	Hydraulic Hose	Fabricate
15	F125043	1	Hydraulic Hose	Fabricate
16	F124293	1	Fitting	-
17	-	2	Part 16	AT124577 NLA, SUB FOR 810447700
18	24M7433	2	Washer	10.500 X 20 X 2 mm
19	14M7274	2	Nut	M10
20	F125147	1	Hydraulic Hose	Fabricate
21	F125042	1	Hydraulic Hose	Fabricate
22	811604100	1	Adapter Fitting	-
23	F281272	1	Structural Tube	-
24	TY22331	1	Bulk Hose	(SUB FOR <service-part qty="1">F383247</service-part>)(BULK CUT-TO-LENGTH 1.1 M)
25	810949200	2	Clamp	-
26	X05CP-10	1	Fitting Plug	SUB FOR 810112500
27	AT363948	1	Hydraulic Hose	SUB FOR F125305
28	38H1493	1	Elbow Fitting	-
29	810436500	1	Plug	-
30	U13639	12	O-Ring	-
31	T78612	16	O-Ring	-
32	U13639	2	O-Ring	-
33	U12547	1	O-Ring	-
34	T77858	1	O-Ring	-
35	T76938	8	O-Ring	-
36	R29936	1	O-Ring	-
41	38H1180	1	Adapter Fitting	-
42	38H1287	2	Adapter Fitting	-
43	38H1002	1	Tee Fitting	-
44	AT363320	1	Hydraulic Hose	Fabricate, SUB FOR 811288500
46	38H1419	2	Fitting	-
47	AT363318	1	Hydraulic Hose	Fabricate, SUB FOR 811277000
48	38H5095	2	Nut	1-7/16"
51	24M7433	2	Washer	10.500 X 20 X 2 mm
52	-	1	Part 44	COOLER BY-PASS /THERMOSTATIC VALVE
53	19M8081	2	Cap Screw	M10 X 80
61	-	1	Part 46	SEE HAND PUMP FOR LIST OF PARTS
62	19H3869	4	Cap Screw	1/4" X 3/4"
63	24H1287	4	Washer	9/32" X 5/8" X 0.065"
67	38H1420	1	Fitting	-
