HYDRAULIC SYSTEM - PILOT, MANIFOLD LINES (SN 167282-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1005	1	Elbow Fitting	-
2	R26375	2	O-Ring	-
3	T77857	2	O-Ring	-
4	38H1030	1	Tee Fitting	-
5	T77613	5	O-Ring	-
6	38H1094	1	Elbow Fitting	-
7	38H1160	1	Adapter Fitting	-
8	R26448	2	O-Ring	-
9	38H1161	1	Adapter Fitting	-
10	38H1314	1	Elbow Fitting	-
11	38H1338	1	Adapter Fitting	-
12	U12547	1	O-Ring	-
13	810949200	2	Clamp	-
14	AH95488	1	Fitting	(SUB FOR 811067900)
14	R29936	1	O-Ring	-
15	811853900	1	ADAPTER -	-
16	AH125760	4	Hyd. Quick-Connect Coupler	-
16	R26448	1	O-Ring	-
17	AT363477	1	Hydraulic Hose	(SUB FOR F124301)
18	AT363478	1	Hydraulic Hose	(SUB FOR F125084)
19	AT363479	1	Hydraulic Hose	(SUB FOR F125090)
20	AT363472	1	Hydraulic Hose	(SUB FOR F125097)
21	F125105	6	Orifice	-
22	AT363473	1	Hydraulic Hose	(SUB FOR F125141)
23	AT365060	1	Hydraulic Hose	Fabricate, (SUB FOR F390355)
24	R77175	4	Cover	-

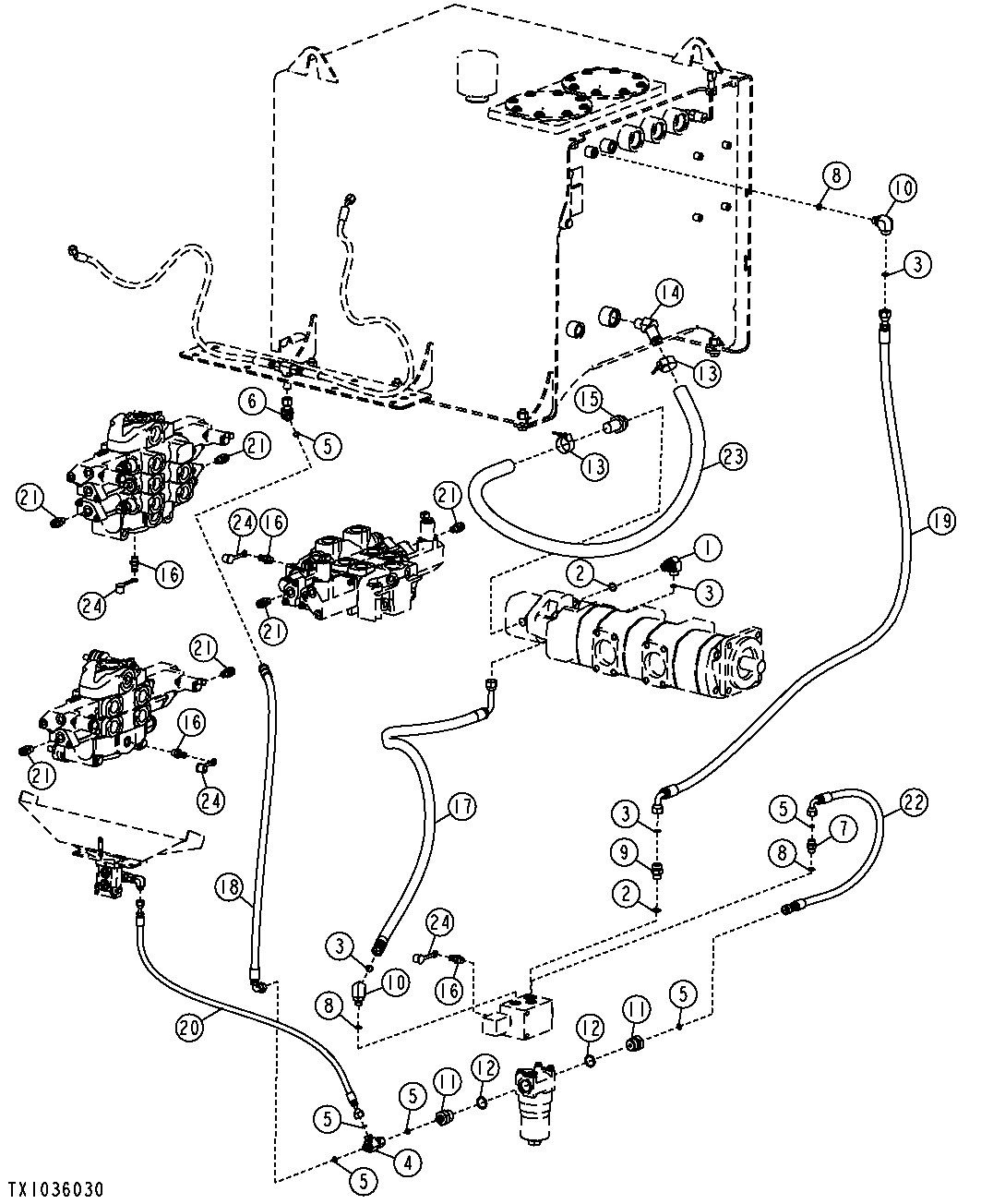

HYDRAULIC SYSTEM - PILOT, MANIFOLD LINES (SN 167282-)

Нет текстового описания
