HYDRAULIC SYSTEM - DRAIN, SUCTION, PRESSURE LINES (TANK)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1013	1	Elbow Fitting	-
2	38H1005	1	Elbow Fitting	-
3	AT124557	2	Hose Clamp	(SUB FOR 810447700)
4	AT172852	1	Hydraulic Hose	-
5	24M7433	2	Washer	10.500 X 20 X 2 mm
6	14M7274	2	Nut	M10
7	38H1098	1	Elbow Fitting	-
8	U12547	1	O-Ring	-
9	T77857	2	O-Ring	-
10	810799900	1	Hydraulic Hose	Fabricate
11	811438500	1	Plug	-
12	-	1	Part 12	( 811191100 NLA)
13	R26375	1	O-Ring	-
14	38H1164	1	Adapter Fitting	-
21	F389926	2	Tube	-
22	811622000	2	Flange	INCLUDES ORING &amp; 4 BOLTS
23	AT39141	8	Hose Clamp	-
24	F123657	2	Fitting	-
25	F123658	2	Ball Cock Valve	-
25	F125131	2	Adapter Fitting	-
30	F390101	2	Hydraulic Hose	-
30	F392432	2	Hydraulic Hose	-
35	U12331	2	O-Ring	(SUB FOR 810962100)
36	19H2993	8	Cap Screw	1/2" X 1-1/2", (SUB FOR 810082300)
41	R70663	4	Washer	(SUB FOR F123562)
42	19H2993	4	Cap Screw	1/2" X 1-1/2"
43	-	1	Part 27	SEE MAIN/PILOT PUMP FOR PARTS LIST
51	38H1037	4	Elbow Fitting	-
52	38H1493	2	Elbow Fitting	-
53	F125058	1	Hydraulic Hose	Fabricate
54	F122788	1	Hydraulic Hose	Fabricate
55	811891700	1	Hydraulic Hose	Fabricate
56	R29936	6	O-Ring	-
57	T76938	6	O-Ring	-

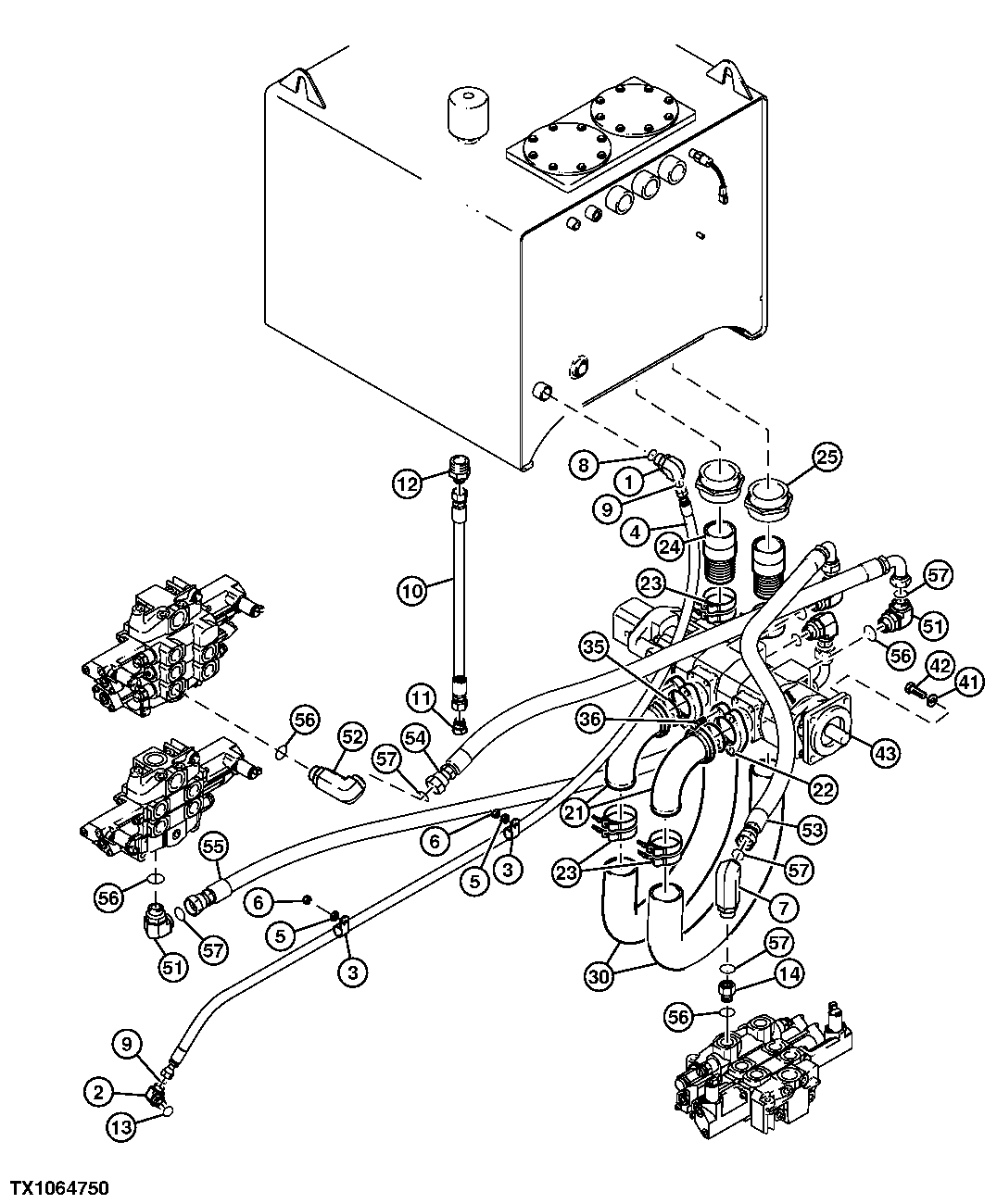

HYDRAULIC SYSTEM - DRAIN, SUCTION, PRESSURE LINES (TANK)
