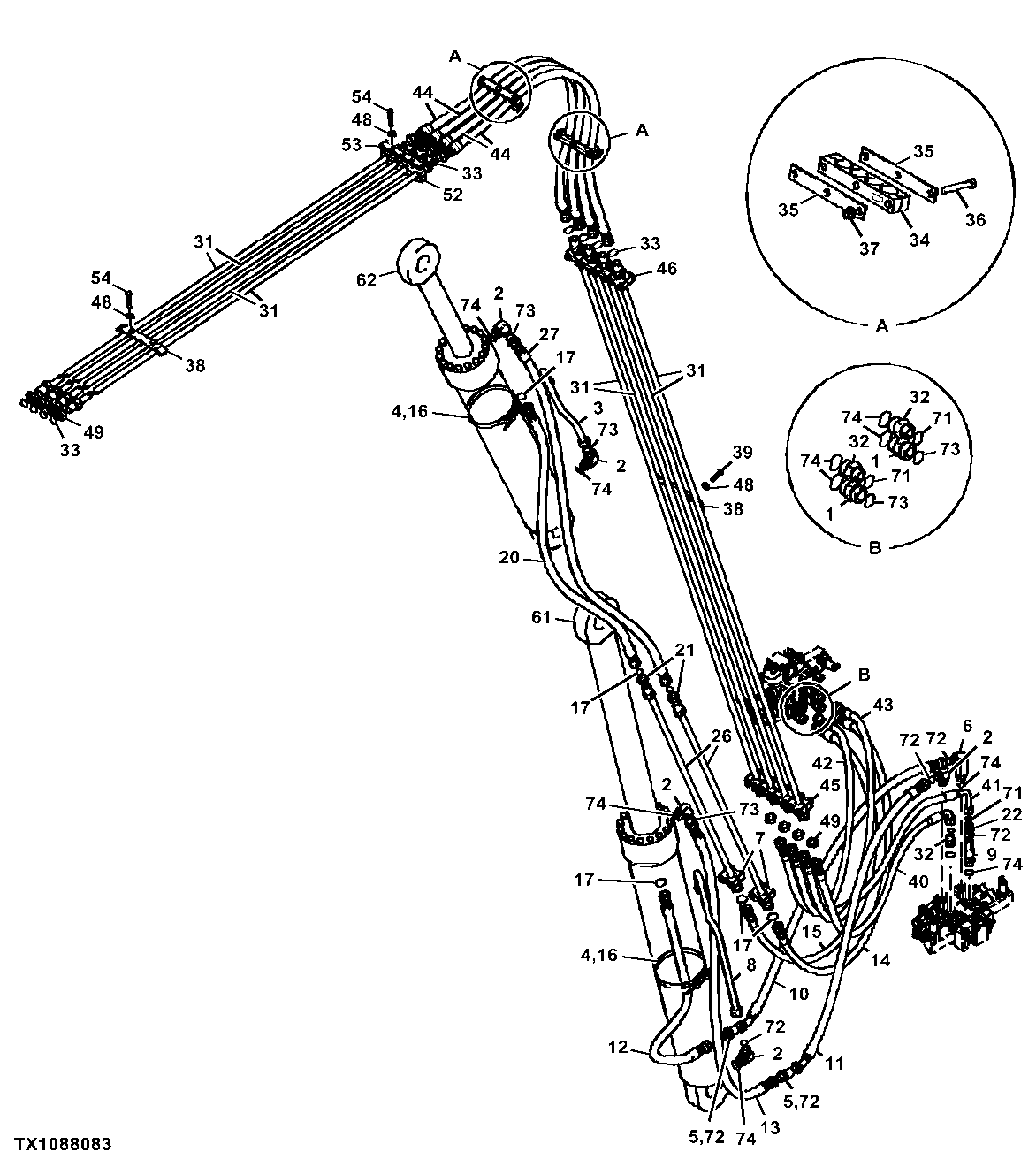

HYDRAULIC SYSTEM - BOOM (SN -159828)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1164	2	Adapter Fitting	-
2	38H1037	5	Elbow Fitting	-
3	F390138	1	Tube	-
4	T105773	2	Guide	-
5	F125340	2	Fitting	-
6	38H1493	1	Elbow Fitting	-
7	F120724	2	Clamp	-
8	F391064	1	Tube	-
9	38H1216	1	Adapter Fitting	-
10	F124040	1	Hydraulic Hose	Fabricate
11	811284100	1	Hydraulic Hose	Fabricate
12	F125297	1	Hydraulic Hose	Fabricate
13	811278500	1	Hydraulic Hose	-
14	811958000	1	Hydraulic Hose	Fabricate
15	811958000	1	Hydraulic Hose	Fabricate
16	AH130230	2	Hose Clamp	-
17	T76938	6	O-Ring	-
20	811278400	1	Hydraulic Hose	Fabricate
21	38H5095	2	Nut	1-7/16"
22	38H1483	1	Reducer	-
26	F391061	2	Tube	-
27	F121415	1	Hydraulic Hose	-
31	F389927	8	Tube	-
32	38H1194	3	Adapter Fitting	-
33	T76938	16	O-Ring	-
34	T311412	2	Clamp	(SUB FOR 827528600)
35	827532300	4	Plate	-
36	19M8122	6	Cap Screw	M12 X 85
37	14M7401	6	Lock Nut	M12, (SUB FOR H137329)
38	F390159	2	Bracket	-
39	19M7361	4	Cap Screw	M12 X 50
40	F125335	1	Hydraulic Hose	Fabricate
41	F125329	1	Hydraulic Hose	Fabricate
42	F125333	1	Hydraulic Hose	Fabricate
43	F125333	1	Hydraulic Hose	Fabricate
44	F121354	4	Hydraulic Hose	Fabricate
45	F120726	4	Clamp	-
46	F120724	4	Clamp	-
48	R70663	8	Washer	-
49	T78715	8	Nut	-
52	F390361	1	Clamp	-
53	F390362	1	Clamp	-
54	19M8088	3	Cap Screw	M12 X 75
61	-	1	Part 44	SEE MAIN CYLINDER FOR LIST OF PARTS
62	-	1	Part 45	SEE JIB CYLINDER FOR LIST OF PARTS
71	T77858	4	O-Ring	-
72	T76938	7	O-Ring	-
73	T76938	4	O-Ring	-
74	R29936	13	O-Ring	-

HYDRAULIC SYSTEM - BOOM (SN -159828)

Нет текстового описания
