Открытый узел

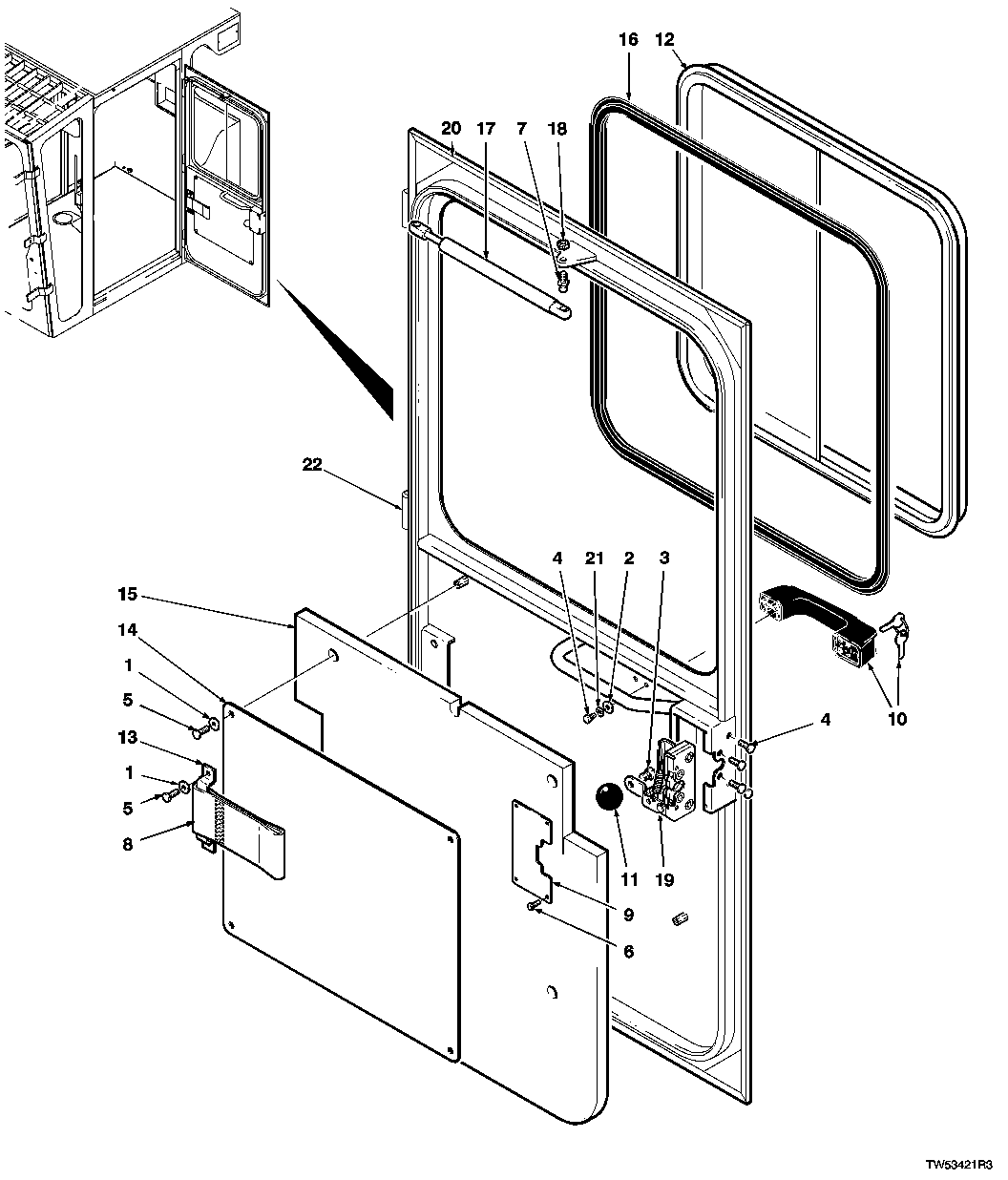

DOOR ASSEMBLY (SN -167282)

DOOR ASSEMBLY (SN -167282)

DOOR ASSEMBLY (SN -167282)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DOOR ASSEMBLY (SN -167282)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810878100	8	WASHER*1/4	-
2	810878100	2	WASHER*1/4	-
3	19H2038	1	Cap Screw	3/8" X 1/2"
4	19M7923	4	Cap Screw	M6 X 12
5	21M7267	10	Screw	M6 X 20
6	37H219	4	Screw	0.190" X 5/8"
7	F304342	1	Ball Stud	-
8	F304782	1	Strap	-
9	F399229	1	Cover	(SUB FOR F304796)
10	F304911	1	Handle	-
10	T185375	1	Key	-
11	F304912	1	Knob	-
12	F304916	1	Window	-
13	F392581	1	Bracket	(SUB FOR F307058)
14	F399186	1	Plate	(SUB FOR F307802)
15	F307803	1	Panel	-
16	-	1	Part 17	(SUB FOR F307845)CTL T62560 88IN 2235.2MM
17	F309039	1	Gas Operated Cylinder	-
18	F309053	1	Nut	-
19	F387200	1	Latch	-
20	-	1	Part 21	(ORDER <service-part qty="1">F393240</service-part>)( <service-part >F388050</service-part> NLA) GREEN
20	-	1	Part 22	(ORDER <service-part qty="1">F393240</service-part>)( <service-part >F388051</service-part> NLA) YELLOW
20	F393240	1	Door	(JD GREEN)
21	12H302	4	Lock Washer	1/4"
22	F125652	3	Hinge	-
30	F388052	1	Door	COMPLETE GREEN
30	F388053	1	Door	COMPLETE YELLOW
