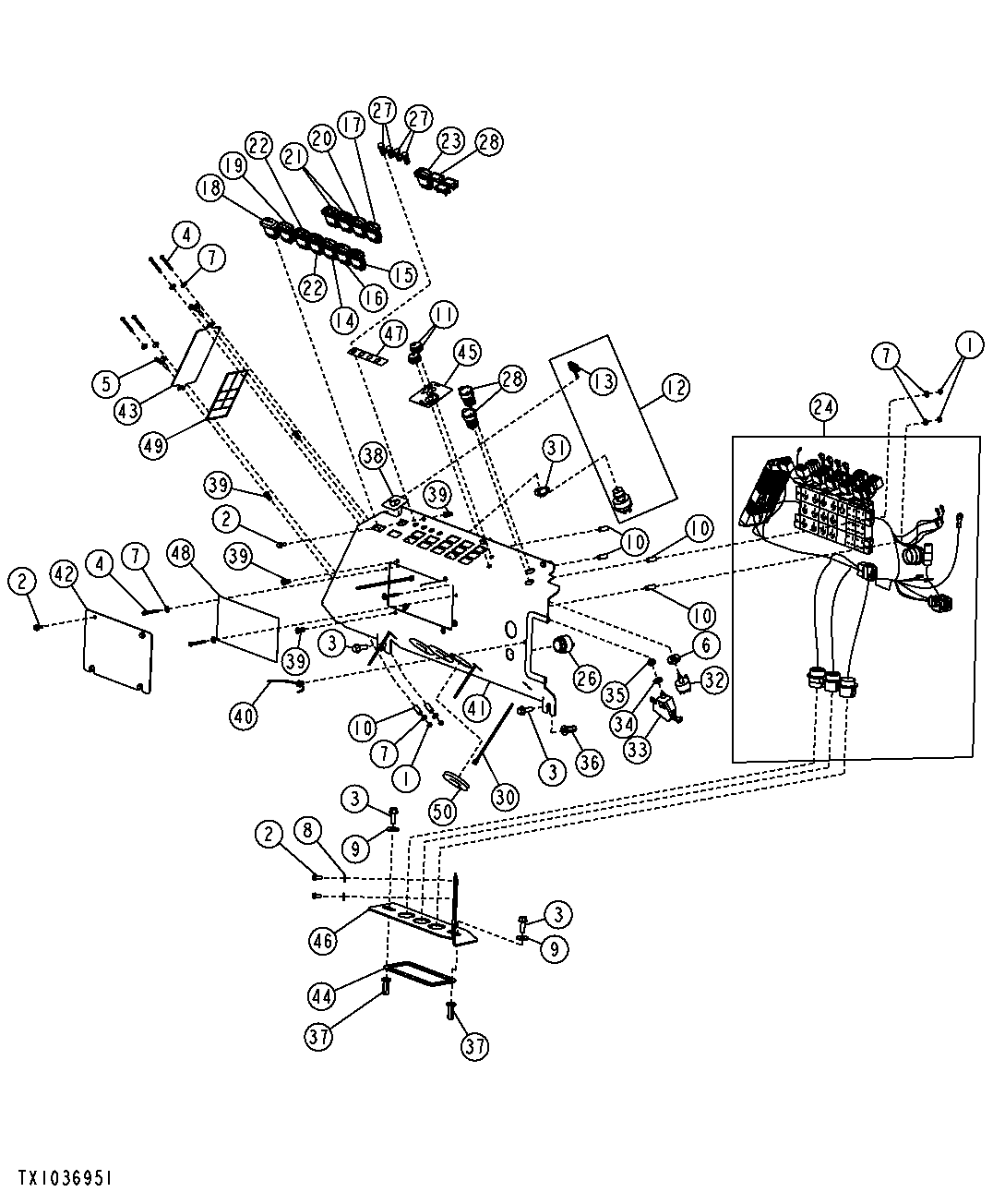

CONSOLE (167282-)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7375	8	Flange Nut	M5, ELECTRICAL, CENTER
2	19M7775	9	Screw	M6 X 16, ELECTRICAL, END
3	19M7786	4	Screw	M10 X 30, CIGARETTE LIGHTER
4	19M8834	8	Cap Screw	M5 X 45
5	21M7344	2	Screw	M6 X 25
6	24H1272	1	Washer	9/16" X 1-1/4" X 1/4"
7	24M7138	16	Washer	5.300 X 15 X 1 mm
8	24M7139	2	Washer	6.400 X 18 X 1.600 mm
9	24M7296	2	Washer	10.500 X 30 X 2.500 mm, ALARM, CANCEL
10	28H1921	8	Bushing	0.269" X 0.405" X 1", WASHER
11	AL76568	2	Knob	OUTRIGGER
12	AT195301	1	Switch	OUTRIGGER
13	AT195302	1	Key	WIPER
14	AT303862	1	Toggle/Rocker Switch	(LIGHT SWITCH)
15	AT303865	1	Toggle/Rocker Switch	FUEL, OIL, VOLT, TEMP AC/HEAT SWITCH
16	AT347133	1	Toggle/Rocker Switch	(SUB FOR <service-part qty="1">F308506</service-part>)TACHOMETER (WIPER SWITCH)
17	AT347136	1	Toggle/Rocker Switch	LOCKOUT (WINDSHIELD WASHER)
18	AT347137	1	Toggle/Rocker Switch	LIGHT
19	AT347138	1	Toggle/Rocker Switch	THROTTLE
20	AT347139	1	Toggle/Rocker Switch	-
21	AT347140	1	Toggle/Rocker Switch	-
22	AT347141	1	Toggle/Rocker Switch	-
23	AT347142	1	Toggle/Rocker Switch	-
24	AT347931	2	Wiring Harness	-
26	F120990	1	Travel Warning Alarm	-
27	F122315	1	Bulb	-
28	GY20126	1	Socket Outlet	-
30	R44302	1	Tie Band	(SUB FOR F308052)
31	R52725	1	Electrical Connector Assy	-
32	RE43497	1	Switch	(SUB FOR F308044 ) (SUB FOR F399188)
33	RE46742	1	Control	(SUB FOR F308045 ) (SUB FOR F399226)
34	12H292	1	Lock Washer	1/2", (SUB FOR F308047 ) (SUB FOR F399189)
35	14H934	1	Nut	7/16", (SUB FOR F308049 ) (SUB FOR F399190)
36	T148409	2	Nut	(SUB FOR F308050 ) (SUB FOR F399191)
37	T148411	2	Nut	(SUB FOR <service-part qty="1">F308051</service-part> ) (SUB FOR <service-part qty="1">F399192</service-part>)FRAME WELDMENT
38	T157172	1	Label	-
39	T196077	9	Nut	-
40	T209627	1	Clamp	-
41	T232051	1	Plate	-
42	T232120	1	Plate	-
43	T232121	1	Plate	-
44	-	1	Part 42	(MAKE FROM T63019)(CTL)
45	T233661	1	Label	-
46	T233671	1	Bulkhead Wiring Harness	-
47	T234583	1	Label	-
48	T238218	1	Label	-
49	T238219	1	Label	-
50	T59423	3	Grommet	-
51	-	1	Part 49	(MAKE FROM <service-part qty="1">T63019</service-part>)(CTL) (NOT ILLUSTRATED)
